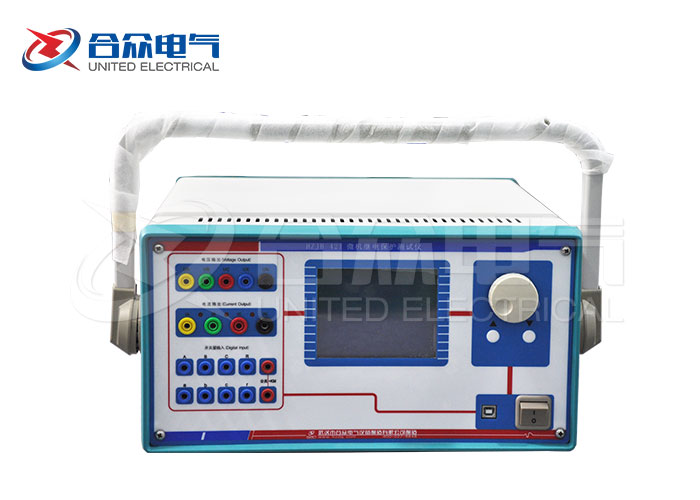

電力試驗設備通常需要測量多種情況，下面合眾電氣技術工程師介紹，微機繼電保護測試儀測試多種輸出情況。

  Ux是特殊相，可設置多種輸出情況：

  設定為 +3UO、-3UO、+×3UO、-×3UO時，UX的輸出值由當前輸出的UA、UB、UC組合出3UO成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。

  若選擇等于某相（如UA）的值，則Ux的輸出與相對應相的輸出相同。

  若選“任意方式”，此時Ux的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。
  序分量、線電壓等參量顯示

  在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。比如說，做低電壓閉鎖過流的時候，如果保護定值給的是線電壓，那么保護動作時不但可以從上面很直觀的看到保護動作時的相電壓的值，而且可以從這個窗口直接讀出線電壓的值，而不需要試驗人員自行計算。

  文章是微機繼電保護測試儀測試多種輸出情況。如果需要更多電力試驗設備，聯系合眾電氣客服，我們將安排專業產品經理聯系您。
