之前我們講到了局放儀（全稱：局部放電檢測儀）有強大的記錄數據和數據復驗功能，我們知道這些數據都依托于局放儀的圖譜顯示，那么局放儀的圖譜顯示有哪些常見的模式呢。下面隨武漢合眾電氣來看局放儀譜圖分析。

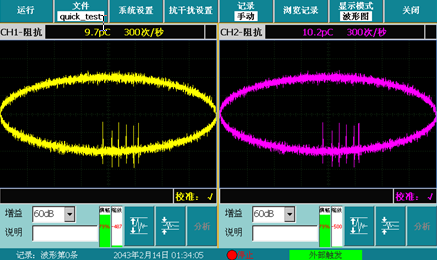

  點擊圖5-12中 “顯示模式”按鈕，切換波形圖到二維和三維譜圖模式。

  在該模式下可對波形進行開窗分析。

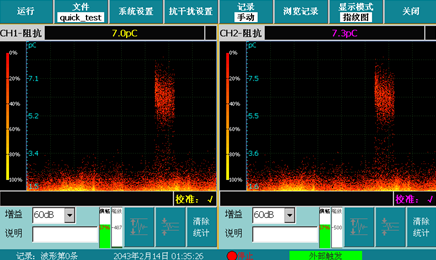

  二維圖譜（指紋圖）

  該模式下縱軸代表放電水平，橫軸代表相位，像素的不同顏色代表不同的放電次數。

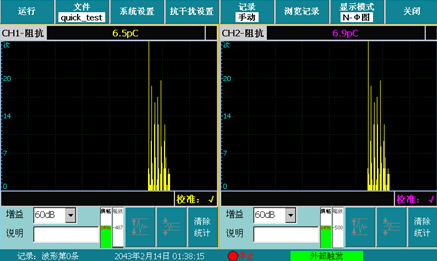

  二維圖譜（N-Φ）

  縱軸代表放電次數，橫軸代表相位，該模式將若干周波局部放電信號進行統計和處理，反應出放電次數與發生放電相位的關系。

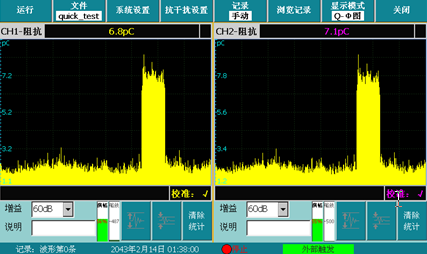

  縱軸代表放電水平，橫軸代表相位，該模式將若干周波局部放電信號進行統計和處理，反應出局部放電量與發生放電相位的關系。

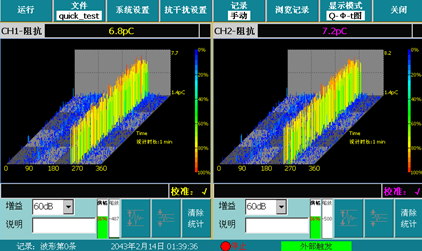

  三維圖譜（Q-Φ-T）

  該模式縱軸代表放電水平，橫軸代表相位，Z軸代表時間，脈沖不同顏色代表放電水平的大小不同，右側顏色標識代表縱軸不同的百分比所使用的不同顏色。通過該模式可以區分干擾和放電，以及隨時間變化不同相位信號的變化。

  以上是局放儀的圖譜顯示的幾種模式，如果對局放儀有需求的電氣單位企業，可直接聯系武漢合眾電氣，全國各地都能送到。
