匝間沖擊耐壓試驗儀是用來測試匝間絕緣情況的重要儀器，雖然會釋放高壓脈沖，但是因?yàn)闀r(shí)間短，能量小，卻被稱為無損試驗，深受很多電氣單位的青睞。那么匝間沖擊耐壓試驗儀具體工作原理是什么呢？下面和武漢合眾電氣一起來看看匝間沖擊耐壓試驗儀的工作原理。

  當線圈發生直接固體短路故障時，會形成短路匝，將明顯改變線圈的電感，電容和電阻，對尚有一定絕緣程度的匝間絕緣薄弱點，在沒有達到會使薄弱點擊穿而暴露之前，其繞組電感，電阻和電容基本上無明顯變化，因而無法觀察故障。只有當試驗電壓超過絕緣薄弱點的耐壓值時，就會造成匝間絕緣擊穿，產生火花放電，伴有放電聲和臭氧，同時明顯改變電感L，電容C和電阻R，因而會改變沖擊試驗電壓波在繞組中的衰減振蕩頻率和衰減速率。

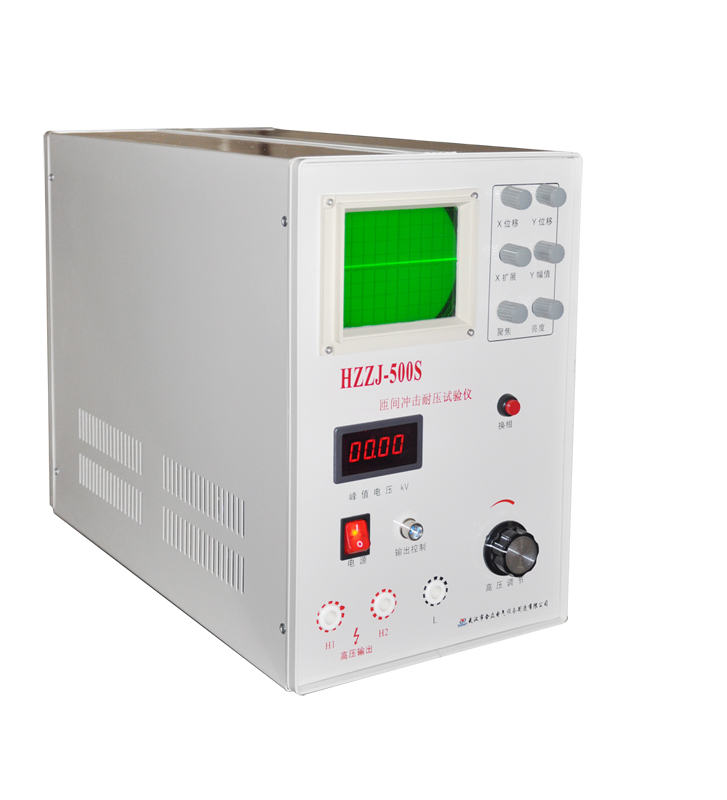

  HZZJ-112S匝間耐壓試驗儀就是以上述原理為依據，采用“脈沖波形比較法”來檢驗繞組對稱，平衡情況的。即將具有一定波前時間和規定峰值的脈沖電壓施加于被試品和參照品上，利用脈沖電壓在兩者中引起的衰減波形的差異來區別電機繞組匝間絕緣故障，其差異程度反應了繞組匝間絕緣故障嚴重程度。由于施加的高壓脈沖波前時間短，能量小，故被認為是無損試驗。

  以上是匝間沖擊耐壓試驗儀工作原理，在實際試驗中很多場景中使用有很多優勢，如果對儀器有需求，可聯系我們。
