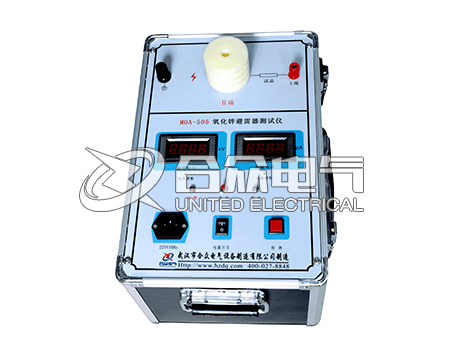

MOA系列氧化鋅避雷器測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，測量MOA的直流參考電壓(U1mA)和0.75 U1mA下的泄漏電流。氧化鋅避雷器測試儀測試操作方法如下：

  1、打開儀器箱蓋，將氧化鋅避雷器測試儀外殼牢固接地。

  2、將避雷器的一端插入儀器的高壓套管內(H端)，另一端用線夾夾住?；蛘哂脤Ｓ玫慕^緣線從高壓端引出外接試品。注意：不能空載升壓。

  3、合上電源開關，儀器內部自檢后，報警燈亮，放電燈亮，兩塊表頭指示值為零±1個字。

  4、按一下復位鍵，報警燈滅，儀器進入檢測狀態，可以進行測試。

  5、按下檢測按鈕約1秒鐘后松開，儀器自動完成MOA的全部檢測項目。

  6、氧化鋅避雷器測試儀誤差調整，使用一段時間后，如果發現有誤差，則可進行調整，接好試品后，如果U1mA值確定，假設為27.0kV，按住檢測按鈕不放，看電壓表的指示值是否與試器的參考電壓U1mA(27.0kV)相等，如不相等，調整電壓表表頭左邊的其準電位器，調整完畢，松開檢測按鈕。(基準的電壓的調整)

  7、簡易故障的處理如果電流表表頭顯示“[[[”或者和到零時，說明電流回路的輸入保護級運放(CA3140E)IC1相當于保險管損壞，更換配置的元件。

  8、氧化鋅避雷器測試儀測試注意事項

  (1)如果按下檢測按鈕報警燈亮，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，待放電燈亮后，檢查外部接線是否有問題，或者更換試品后再按一下復位鍵，進行下一次檢測。

  (2)如果報警燈不亮，表明MOA的內部接觸良好，接線無問題，儀器將自動進入測量U1mA和Id的狀態，并將測試的結果顯示在表頭上，待放電燈亮后，檢測結束，拆除試驗接線或者更換試品進行下一次測試。
