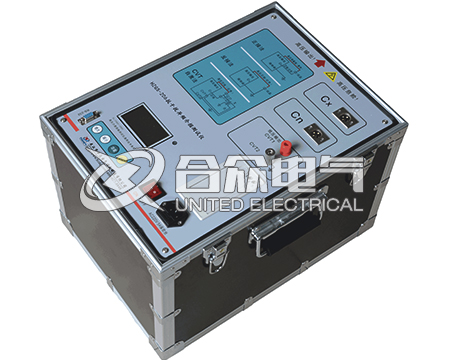

抗干擾異頻介損測試儀的接線比較復雜，比如在高壓輸出的安裝，下面武漢合眾電氣專家介紹抗干擾異頻介損測試儀的高壓輸出HV插座。

  安裝位置：如圖4-2-○11，外設保護門。

  功能：儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。
  接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。

  注意：·在啟動測試的過程中此插座帶有高壓有觸電危險，絕對禁止觸碰高壓插座及與之相連的相關設備。

  ·用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

  ·測試過程中應保證插座中心紅色高壓線芯線與被試品高壓端零電阻連接，否則可能引起測量結果的數據波動。

  以上是抗干擾異頻介損測試儀的高壓輸出安裝，如果需要本儀器，可以在線咨詢客服。
