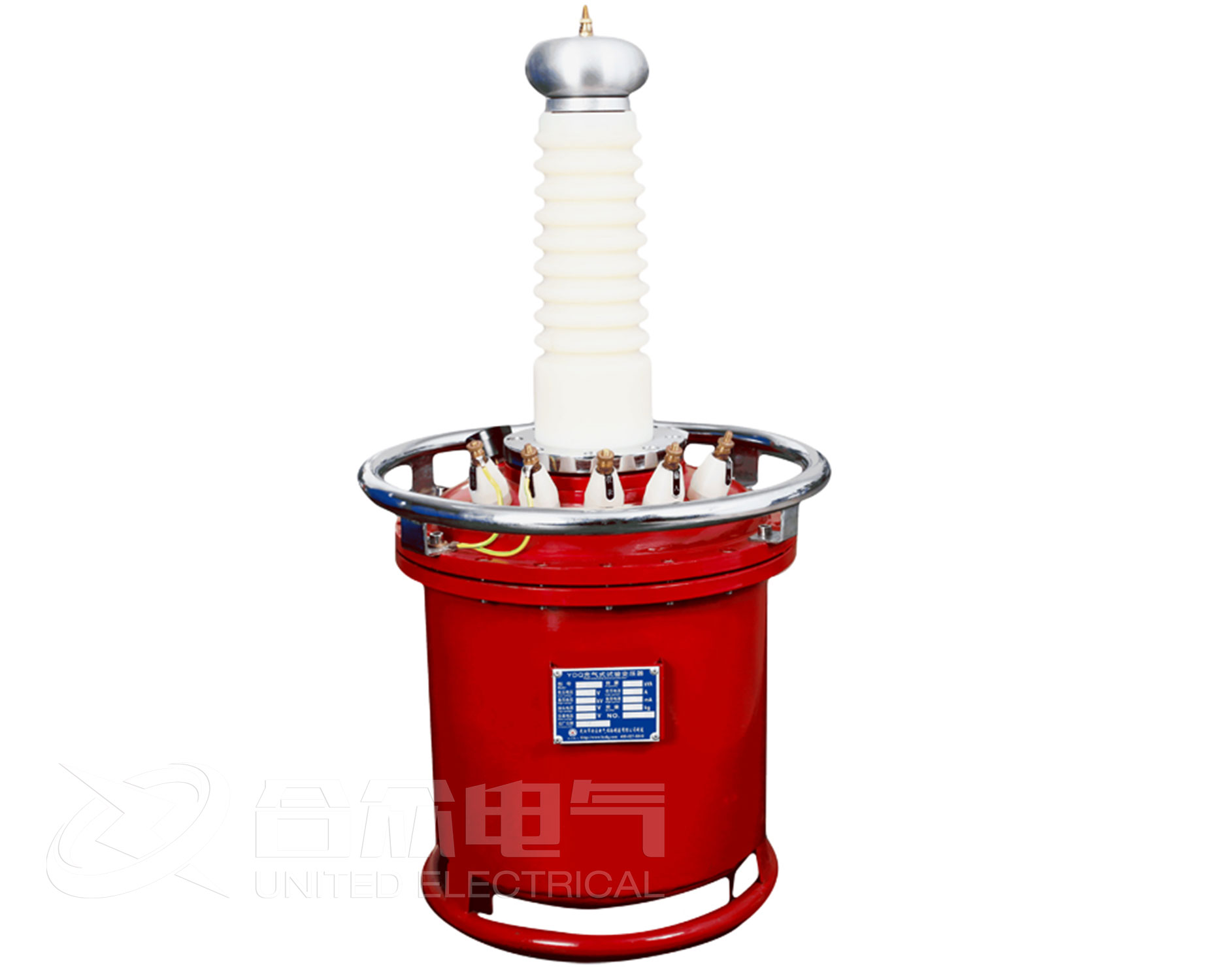

無局放試驗變壓器采用自動控制技術，抗干擾能力強適用于電力部門，大型廠礦企業，科研單位220kV及以下電壓等級的電力設備(例如電力變壓器，開關設備，電容器，互感器等)進行工頻交流耐壓試驗、各電氣設備(如電纜、大型變壓器、互感器、GIS組合電器等)的局部放電試驗。無局放試驗變壓器也應用于電器、電纜、電機、變壓器、互感器、絕緣材料和相關的高壓元件制造廠家，以及電力、科研和大專院校的高壓試驗室，可對其產品進行局部放電和工頻耐壓試驗。符合DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86等有關標準要求。

  無局放試驗變壓器技術參數：

  1、無局放試驗變壓器局部放電量(絕緣筒式)

  A、10-200kV額定電壓(UH)，在100%UH下局部放電量≤3-5PC

  B、250-300kV額定電壓(UH)，在100%UH下局部放電量≤5PC

  C、350-750kV額定電壓(UH)，在80%UH下局部放電量≤5PC，在100%UH≤10PC

  D、800KV-1500kV額定電壓(UH)，在80%UH下局部放電量≤10PC

  2、串級試驗變壓器，兩節或三節電壓分布不均勻度≤5%

  3、允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行。

  4、單臺無局放試驗變壓器阻抗為3%-12%，串接阻抗為5%-25%

  5、無局放試驗變壓器波形畸變率<3%

  6、無局放試驗變壓器其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!
