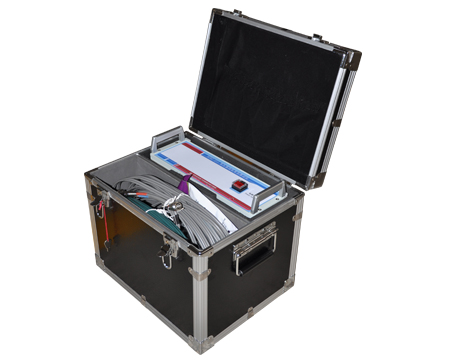

我們知道電力測試設備在使用時經常需要對不同的接口進行接線，其實每一款產品在說明書里面都會有詳細的說明，下面我們合眾電氣就一款產品舉例說明接線是怎么回事，下面來看變壓器繞組變形測試儀三相Yn形測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗在A相上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一接地線到鐵芯接地。
  4、以上接線完成對三相Yn形的A相測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗在B相上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一接地線到鐵芯接地。

  4、以上接線完成對三相Yn形的B相測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗在C相上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一接地線到鐵芯接地。

  4、以上接線完成對三相Yn形的C相測量接線。

  以上是變壓器繞組變形測試儀三相Yn形測量接線，如果對更多電力測試設備有采購需求，歡迎聯系我們。
