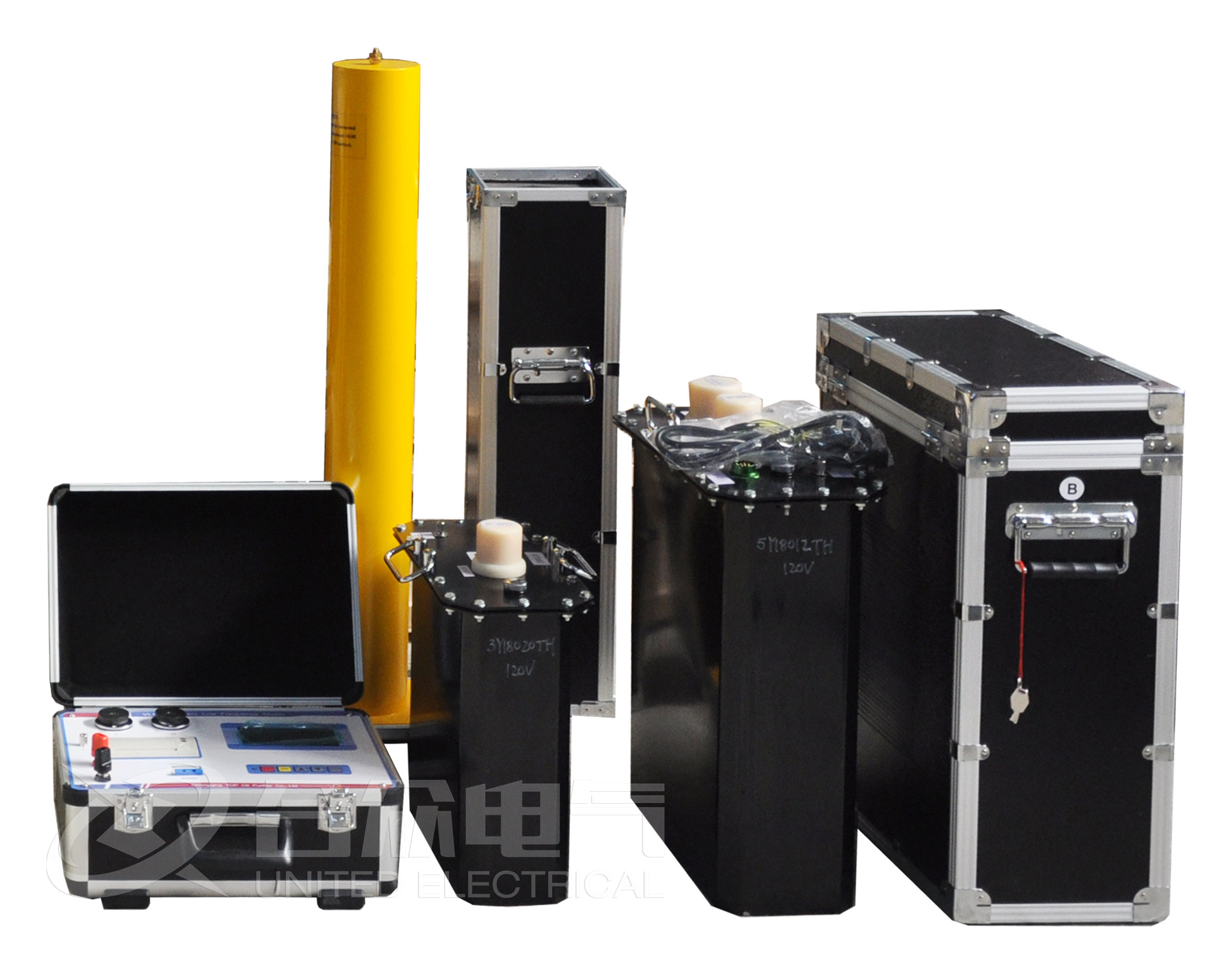

電力設備專用測試儀器通用技術條件，超低頻高壓發生器技術要求試驗方法，安全絕緣性能試驗。

  1、絕緣電阻，用500V兆歐表測量輸入電源接線柱與超低頻高壓發生器的任何可觸及的金屬部件之間的絕緣電阻，應滿足規程的要求。

  2、耐壓試驗，輸入電源接線柱與超低頻高壓發生器的任何可觸及的金屬部件之間施加工頻電壓2.0kV，耐受lmin，應無明顯放電現象。

  3、倍額定輸出電壓試驗，超低頻高壓發生器高壓端連接50%額定電容量的電容性負載試品(如電力電容器)，零起升壓，使輸出電壓逐步上升至1.1倍額定值，保持10min。超低頻高壓發生器高壓各部分應無明顯放電，過電壓、過電流保護裝置不應動作。

  4、輸出電壓和波形檢驗

  1)電壓峰值不穩定度試驗，超低頻高壓發生器高壓端連接 50%額定電容量的電容性負載試品(如電力電容器)，外接綜合誤差小于或等于1.0%的電壓測量裝置，在60min 內測量高壓輸出電壓峰值逐步上升至1.0 倍額定值時，分10 次測量輸出電壓峰值。通過計算，輸出電壓峰值不穩定度應滿足5.4a)的要求。

  2) 電壓頻率穩定度試驗，超低頻高壓發生器高壓端連接50%額定電容量的電容性負載試品(如電力電容器)，外接綜合誤差小于或等于1.0%的電壓測量裝置，在60min 內測量高壓輸出電壓峰值逐步上升至1.0 倍額定值時，分10 次測量輸出電壓頻率。通過計算，輸出電壓頻率不穩定度應滿足規程的要求。

  3)正弦電壓的波形畸變率試驗，超低頻高壓發生器高壓端連接50%額定電容量的電容性負載試品(如電力電容器)，外接綜合誤差小于或等于1.5%的電壓測量裝置，測量高壓輸出電壓峰值逐步上升至0.3、0.5、0.8 和 1.0 倍額定值時的輸出電壓波形。超低頻高壓發生器輸出正弦電壓的波形畸變率應滿足規程的要求。

  4 )余弦方波電壓的極性轉換時間試驗，超低頻高壓發生器高壓端連接電容量為50%額定電容量的電容性負載試品(如電力電容器)，外接綜合誤差小于或等于1.5%的電壓測量裝置，測量高壓輸出電壓峰值逐步上升至0.3、0.5、0.8 和 1.0 倍額定值時的輸出電壓波形。超低頻高壓發生器輸出余弦方波電壓的極性轉換時間應滿足規程的要求。

  5) 正/負半周周期對稱性試驗，超低頻高壓發生器高壓端連接50%額定電容量的電容性負載試品(如電力電容器)，外接綜合誤差小于或等于 1.0%的電壓測量裝置，測量高壓輸出電壓峰值逐步上升至0.3、0.5、0.8 和 1.0 倍額定值時的輸出電壓波形。超低頻高壓發生器輸出電壓的正/負半周周期的絕對誤差應滿足規程的要求。
