變壓器綜合測試儀負載試驗過程介紹
之前我們了解到變壓器綜合測試儀，按“重測”則將重新對當前變壓器進行測試，按“退出”則退回到系統功能的主界面。
下面合眾電氣專家給大家介紹，變壓器綜合測試儀負載試驗過程介紹。
1）根據變壓器類型參考后面對應的接線圖進行正確接線，然后接通儀器的工作電源。
2）在主界面中選擇負載試驗，則顯示負載試驗設置界面如下圖：

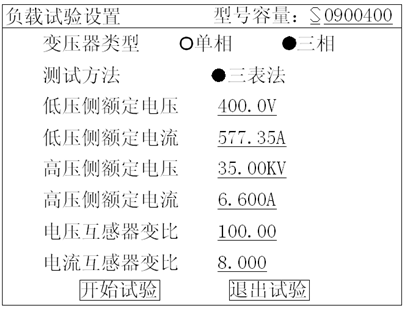

圖9 負載試驗設置頁面
該頁面保存上次試驗時的設置值，檢查、修改該頁面中的設置值使其與當前試驗變壓器一致，尤其要注意檢查編號的后5位所代表的容量值、高壓側額定電流、電流互感器變比等，避免設定值錯誤或者試驗電流超量程。
注：在我司某些版本的儀器中，為了簡化外部的接線，儀器內部已經接成了雙表法或三表法，此時該界面的測試方法不可選擇，儀器的接線也只能按雙表法或三表法的接線方法。
本文是變壓器綜合測試儀負載試驗過程介紹，如果需要對應的電力測試設備，請您在線聯系我們客服，我們將安排專業技術人員和您對接。
下面合眾電氣專家給大家介紹，變壓器綜合測試儀負載試驗過程介紹。
1）根據變壓器類型參考后面對應的接線圖進行正確接線，然后接通儀器的工作電源。
2）在主界面中選擇負載試驗，則顯示負載試驗設置界面如下圖：
該頁面保存上次試驗時的設置值，檢查、修改該頁面中的設置值使其與當前試驗變壓器一致，尤其要注意檢查編號的后5位所代表的容量值、高壓側額定電流、電流互感器變比等，避免設定值錯誤或者試驗電流超量程。
注：在我司某些版本的儀器中，為了簡化外部的接線，儀器內部已經接成了雙表法或三表法，此時該界面的測試方法不可選擇，儀器的接線也只能按雙表法或三表法的接線方法。
本文是變壓器綜合測試儀負載試驗過程介紹，如果需要對應的電力測試設備，請您在線聯系我們客服，我們將安排專業技術人員和您對接。
