電力測試設備裝置會測試到很多數據，都在儀器的電腦顯示屏上顯示，下面合眾電氣專家給大家介紹，變壓器綜合測試儀負載試驗測試數據界面。

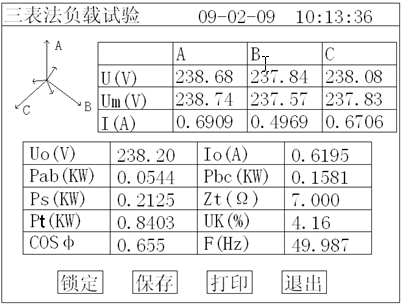

  在上圖中選擇“開始試驗”，進入負載試驗測試數據界面：

  上圖顯示負載試驗時當前溫度下的所有測試數據：Uav（V）為當前三相電壓的平均值，Io（A）為三相電流的平均值，Ps（KW）為當前電壓下的實測功率， Pt（KW）為當前溫度下校正到額定電流時的復載損耗，Zt（Ω）為當前溫度下的短路阻抗，Uk%為當前溫度下的短路電壓百分比。

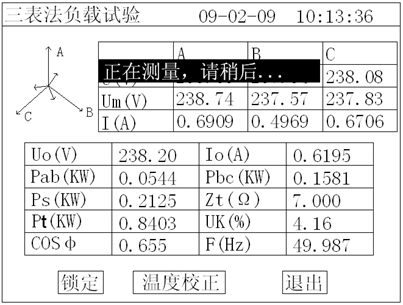

  左上側為試驗電壓、電流的向量圖，如果接線錯誤，該頁面提示“接線錯誤，請關機檢查”；通過調壓器緩慢增加試驗電壓，當Io（A）等于負載試驗的試驗電流時，停止升壓。移動光標到“鎖定”按鈕，長按OK鍵將出現圖13正在測量的提示，此時保持調壓器不動，當圖13中的正在測量的提示消息消失后，當前測試結果已經被鎖定，然后“鎖定”按鈕變?yōu)椤爸販y”按鈕，此時請迅速操作調壓器降壓至零位。

  注意：升壓的過程中，要時刻關注Uav與Io，除避免過壓外，更要提防試品異常時試驗電流過大損壞儀器或被試品。

  文章解釋了變壓器綜合測試儀負載試驗測試數據界面，如果需要變壓器綜合測試儀，可以和我們在線客服取得聯系。
