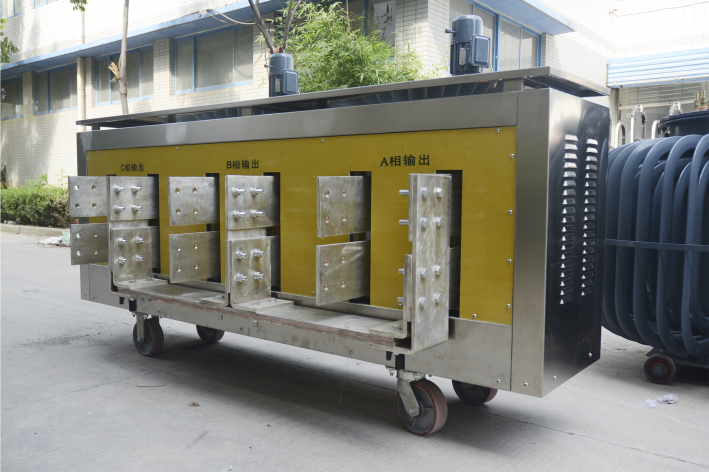

電力測試設備在使用前都需要接線和安裝，下面合眾電氣專家介紹，溫升試驗裝置繼電器輸出信號接線及安裝說明。
  繼電器輸出模塊TP1718本機默認插入儀器背后面右上角M-8號槽口，在設置某個通道的上限或下限報警的時候，在參數(shù)設置窗口內設置上下限值對應該位置的觸點號（觸點號1對應繼電器模塊通道1號口、觸點8對應8號口，繼電器開關信號輸出口+ -，繼電器為常開型）；例：第1通道上限為50，可以設置對應位置觸點為1～8中的任意一個繼電器觸點，第2個通道上限或下限值也同樣可以設置1～8中的任意一個觸點，設完所設定的觸點，當此通道的值超過所設定的上或下限時，上或下限對應觸點的繼電器就會正常工作；同時也可以設置回差值，回差值指的是當繼電器工作后，此通道的值回到限值內的差值繼電器即停止工作（如上限值為50，某通道值已超過50，回差值設定為2，此時此通道的觸點對應的繼電器就會工作，當此通道顯示值小于48時此時此通道對應的觸點繼電器才會停止工作）。

  以上是溫升試驗裝置繼電器輸出信號接線及安裝說明，如果需要全自動溫升試驗裝置，請在線聯(lián)系我們客服。
