電力測試設備面板上有很多內容，一些操作按鍵會布置在面板上，下面合眾電氣公司專家介紹一款設備，開關機械特性測試儀的面板布置。

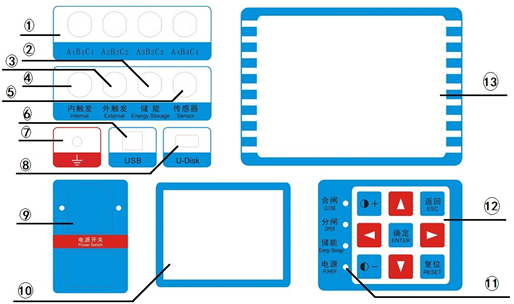

  面板布置

  序 號面 板 標 志功  能  說  明
  ①A1 B1 C1   A2 B2 C2 A3 B3 C3  A4 B4 C4 12路斷口時間測量通道

  ②儲能插座提供直流儲能電機電源，

  ③外觸發(fā)插座外觸發(fā)方式時，直接并接到分、合線圈兩端，取線圈上電信號作為同步信號。

  ④內觸發(fā)插座分合閘控制，提供合分閘控制直流電源

  ⑤速度傳感器插座速度傳感器的信號輸入

  ⑥USB接口可通過此口連接計算機。

  ⑦保護接地端與大地相接

  ⑧U-Disk若有此功能，則可進行U盤操作。

  ⑨電源開關輸入電源220V±10%  50Hz±10%

  ⑩面板打印機打印測試報告及圖譜

  電源輸出指示燈有相應電源輸出，此指示燈亮。

  功能按鍵塊  液晶對比度的增、減

  上、下移動光標或增、減當前光標處數值

  左、右菜單或移動光標

  [確定]選擇當前菜單或確認操作

  [返回]返回上級或取消操作

  [復位]儀器復位

  液晶顯示屏 大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜

  以上是開關機械特性測試儀的面板布置。如果需要電力試驗設備，請聯系合眾電氣公司在線客服。
