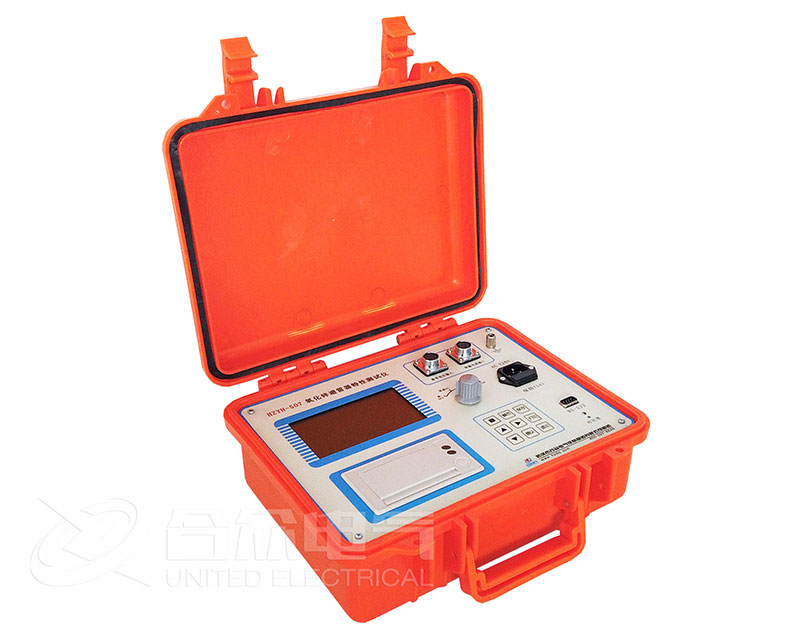

氧化鋅避雷器測試儀界面操作功能說明

  按向上箭頭鍵可以切換試驗界面1和試驗界面2，試驗界面1顯示試驗波形和關鍵試驗數據，試驗界面2不顯示試驗波形而顯示全部試驗數據。試驗數據顯示三相電壓、功耗、全電流有效值、相角差、阻性電流有效值、容性電流有效值、全電流峰值、阻性電流正峰、阻性電流負峰、阻性電流三次諧波有效值、阻性電流五次諧波有效值、阻性電流七次諧波有效值。

  氧化鋅避雷器測試儀試驗波形按幅度從大到小顯示電壓波形、全電流波形、阻性電流波形。試驗前，首先要選中“設置”按“確定”鍵進入?yún)?shù)設置界面。

  按向下箭頭鍵可以選擇A相或B相或C相，將試驗數據顯示在相應的相別上。

  選中“開始”按“確定”鍵將進行試驗，氧化鋅避雷器測試儀不斷重復采集、計算、顯示過程，一個周期3秒鐘左右，如選擇了抗干擾計算，時間稍長一點。一段時間穩定后，可以按“退出”鍵退出試驗，顯示為最后一次的試驗數據。

  按“打印”鍵，可以直接打印試驗數據和波形。

  按“保存”鍵，氧化鋅避雷器測試儀可以保存試驗數據到存儲器中。注意，開機狀態下多次試驗保存總為一個試驗數據;如試驗前打開一個歷史試驗數據，試驗后保存數據只會刷新此數據。如試驗前沒有打開歷史數據，試驗后保存數據將會增加一個歷史數據。

  如果想增加一個新的歷史數據，必須按要求在試驗前，先關機再連線，然后進行試驗保存數據。如果想刷新一個歷史數據，必須按要求在試驗前，先關機再連線，打開此歷史數據，然后進行試驗保存數據。
