進行變壓器離線局部放電檢測，需要搭建一套完整的高壓試驗回路。根據檢測原理的不同，所需的儀器設備可分為兩大類型：基準定量的脈沖電流法系統和輔助定位的超聲波/超高頻檢測儀。

核心設備配置總覽

脈沖電流法（定量基準）

• 無局放試驗變壓器：提供高壓加壓源。自身局放量需小于10pC，是試驗的核心電源。

• 無局放變頻電源：為試驗變壓器提供變頻輸入。與諧振電抗器組成串聯諧振裝置，可減輕設備重量。

• 無局放勵磁變壓器：匹配變頻電源與試驗回路。同樣需滿足局放量要求（≤10pC），用于隔離和升壓。

• 無局放耦合電容器與檢測阻抗：提取放電脈沖信號。電容器將高壓端脈沖耦合至檢測阻抗，形成測量回路。

• 局部放電檢測儀主機：測量、顯示與記錄。核心分析儀，可顯示pC值及PRPD/PRPS圖譜。

• 校正脈沖發生器：標定測試回路。試驗前必須用它向回路注入標準量，完成放電量校準。

輔助檢測設備（定位與排查）

• 超聲波局放測試儀：對放電源進行精準定位。手持式，接觸/非接觸檢測，可識別外部放電。

• 超高頻局放檢測儀：抗干擾，用于GIS/變壓器。檢測300-2000MHz信號，能有效避開電暈干擾。

• 高頻電流互感器：檢測接地線上的放電信號。鉗式設計，卡在變壓器鐵心/夾件接地線上使用。

• 多功能巡檢儀：綜合檢測，快速篩查。集成多種傳感器（TEV、超聲、高頻等），適合現場巡檢。

設備詳解與選型建議

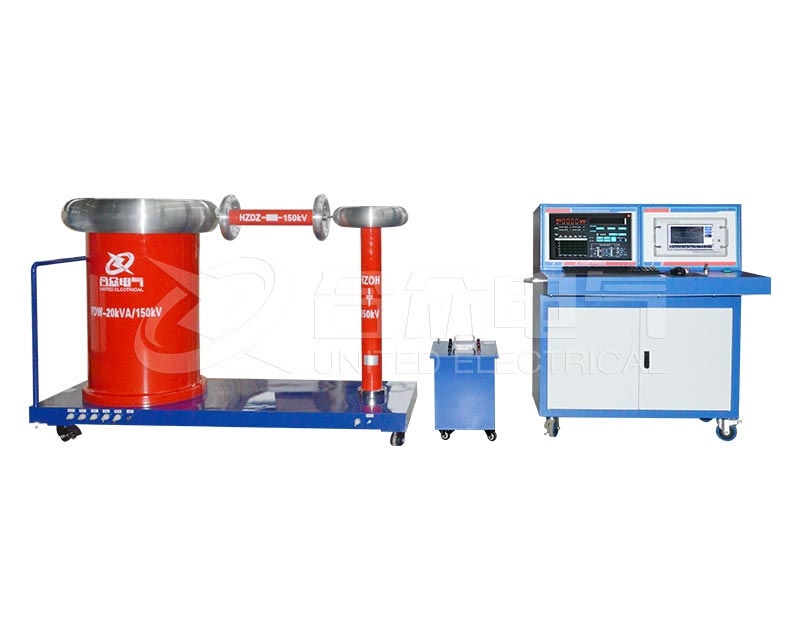

1. 脈沖電流法成套裝置

這是進行定量檢測的標準配置，能夠給出以“皮庫（pC）”為單位的視在放電量，這是判斷設備是否合格的核心依據。

• 核心部件：通常由無局放試驗變壓器、保護電阻、無局放耦合電容器、檢測阻抗和局放檢測儀主機組成。

• 系統集成：對于大容量變壓器，常采用串聯諧振方式。這時會使用無局放變頻電源和無局放電抗器替代傳統的試驗變壓器，這套系統自重較大，但所需電源容量小，便于現場搬運。

• 關鍵指標：務必關注設備的背景噪聲水平（自身局放量），必須遠小于被試品的允許放電量（例如小于10pC）。

2. 多傳感器融合的輔助定位設備

為了彌補脈沖電流法無法定位的缺陷，現場通常會配合使用以下便攜儀器：

• 超聲波檢測儀：用于精準定位。通過貼在油箱壁上接收放電聲波，適合發現變壓器內部的懸浮顆粒或機械松動。

• 超高頻檢測儀：用于抗干擾檢測。通過內置或外置天線接收300MHz以上的電磁波，能有效避開現場的空氣電暈干擾，信噪比高。

• 高頻電流互感器：用于輔助驗證?？ㄔ谧儔浩麒F心、夾件或套管的接地線上，檢測流過接地線的放電脈沖。

試驗流程與使用建議

1. 先校準，后試驗：在進行加壓測試前，必須使用校正脈沖發生器在試品兩端注入標準信號，通過檢測儀調整增益，確保測得的放電量是準確的。

2. 主輔結合，交叉驗證：以脈沖電流法作為判斷放電量是否超標的標準。如果發現有超標放電，立即使用超聲波或超高頻便攜儀對準變壓器本體進行聽音定位，查找具體放電部位。

3. 干擾排除：離線試驗在現場進行時，容易受到廣播信號或其他試驗回路的干擾。利用超高頻檢測儀的高頻特性（避開低頻干擾）或超聲波檢測儀的機械波特性（不受電磁干擾），可以有效區分真實放電和外部噪聲。
