變壓器作為電力系統的核心設備，其運行可靠性直接關系到電網的安全穩定。統計表明，繞組機械變形是導致變壓器發生突發性短路故障后損壞的主要原因之一。當變壓器出口側發生短路事故時，巨大的短路電動力會使繞組產生徑向或軸向位移，輕則導致絕緣受損，重則引發匝間短路乃至燒毀事故。因此，對變壓器繞組狀態進行定期檢測和故障后快速評估，具有重要的工程實踐意義。

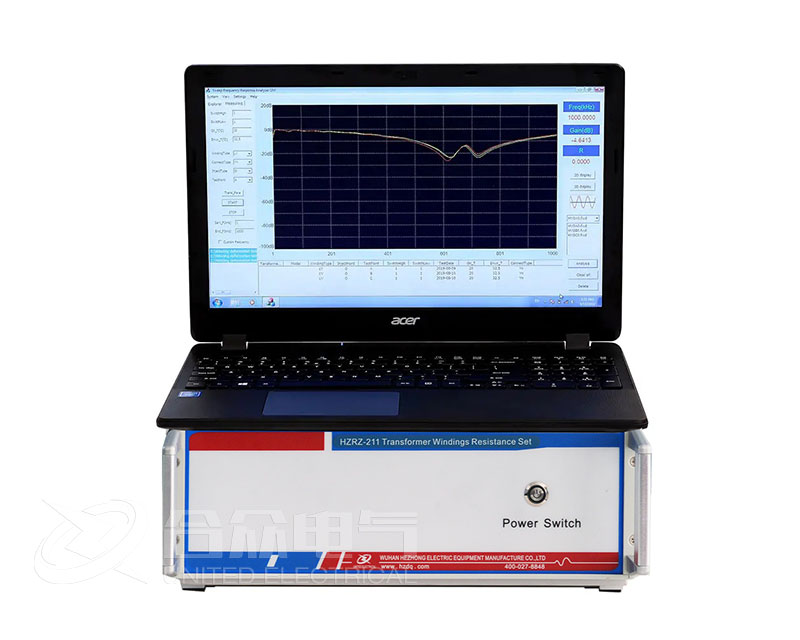

變壓器繞組變形測試儀正是為解決這一問題而開發的專用檢測儀器。它依據中國電力行業標準DL/T 911（最新版本為DL/T 911-2016《電力變壓器繞組變形的頻率響應分析法》）以及國際電工委員會標準IEC60076-18進行設計制造，現已成為電力預防性試驗和故障診斷體系中不可或缺的檢測手段。

工作原理

頻率響應分析法基本原理

變壓器繞組變形測試儀的核心工作原理是頻率響應分析法。從電路理論角度分析，一個單匝或多匝的變壓器繞組可視為由線性電阻、電感、電容等分布參數構成的復雜無源網絡系統。當在該繞組一端施加不同頻率的正弦波激勵信號時，繞組的頻率響應特性是其內部分布參數的函數，而這些分布參數的具體數值又直接取決于繞組的幾何結構。

換言之，繞組的電感參數主要由線圈匝數、截面形狀及鐵心磁路決定；電容參數則由匝間絕緣距離、繞組與鐵心及油箱壁的相對位置決定。當繞組發生機械變形時，無論是徑向鼓包、軸向壓縮還是整體移位，都會引起上述分布參數的改變。這種改變必然反映在繞組的頻率響應特性曲線上，表現為曲線在某些頻率點出現幅值變化或諧振峰偏移。

測試過程與技術實現

在實際測試過程中，變壓器繞組變形測試儀的工作流程如下：

首先，測試儀內置的信號發生器產生一個頻率連續變化的掃頻信號，掃頻范圍通常為10Hz至2MHz或1kHz至1MHz。該信號經功率放大后，通過專用測試線施加于變壓器繞組的一端。與此同時，信號接收端分別在繞組的首端和末端進行同步采集，獲取響應信號。

儀器內部的高速數字信號處理單元對激勵信號和響應信號進行傅里葉分析，計算各頻率點下的幅值比和相位差。經過對數變換后，以頻率為橫坐標（對數坐標）、幅值比為縱坐標（線性坐標），繪制出繞組的幅頻響應特性曲線。

測試過程需要分別在變壓器的高壓側、低壓側及各相繞組上獨立進行，通常采用三相逐相測試的方式，以獲得完整的繞組狀態信息。

技術優勢

與傳統檢測方法相比，頻率響應分析法具有以下顯著優勢：

• 非破壞性檢測：測試電壓通常僅為10V左右，不會對變壓器絕緣造成任何損傷。

• 無需吊罩：整個測試過程在變壓器外部完成，無需進行復雜的吊罩拆解作業。

• 靈敏度高：能夠識別毫米級別的繞組位移和變形，遠優于人工目視檢查。

• 重復性好：在相同測試條件下，多次測量的曲線高度重合，便于縱向比對分析。

關鍵技術參數

變壓器繞組變形測試儀的性能優劣主要通過以下關鍵技術參數來評價：
