工作原理與設備分類

溫升大電流發生器的核心工作原理基于兩個物理定律：電磁感應與焦耳加熱效應。設備通過變壓器將較低的輸入電壓轉換為低電壓、超大電流輸出，當大電流流經被測電氣設備時，利用設備自身電阻產生的焦耳熱（Q = I2Rt）模擬真實運行工況下的溫升過程。

根據輸出電流的相數，設備主要分為兩類：

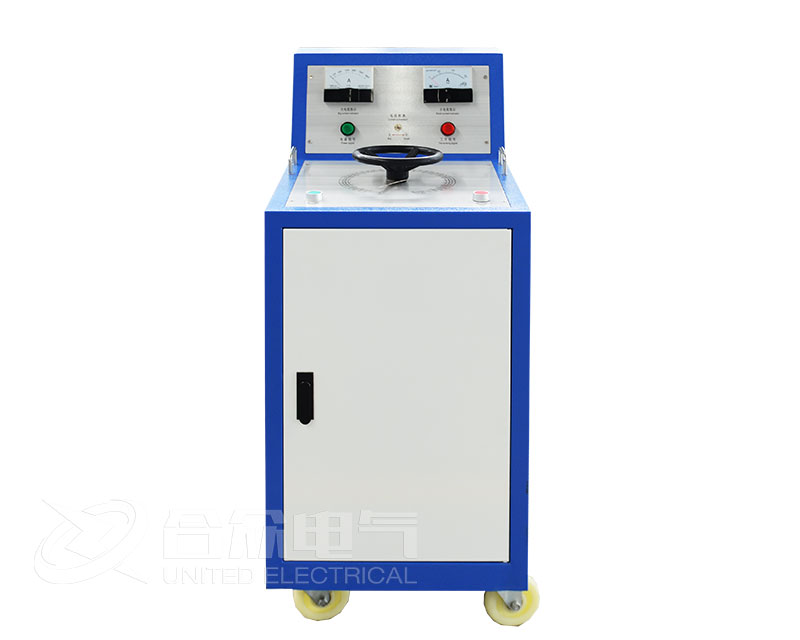

• 單相大電流發生器：結構相對簡單，可產生高達10000A以上的單相電流，適用于單相設備測試或單回路溫升試驗。

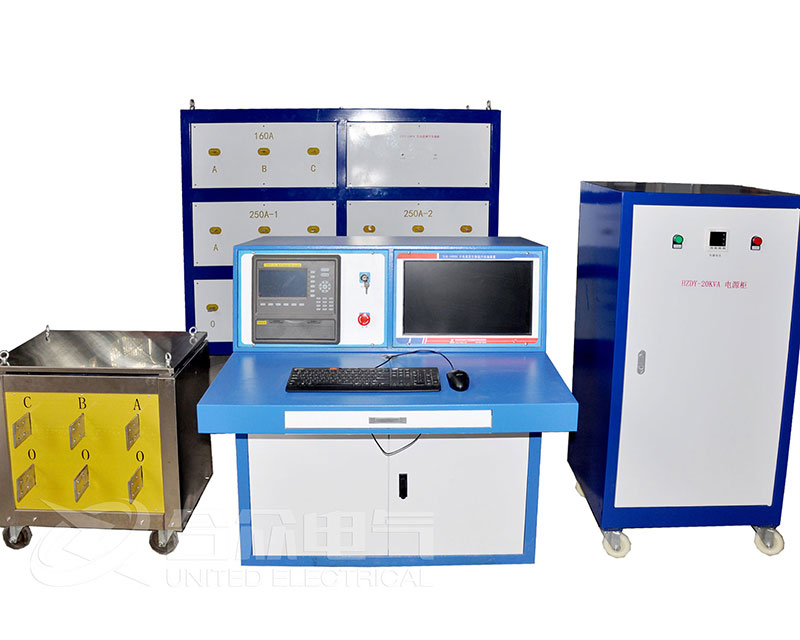

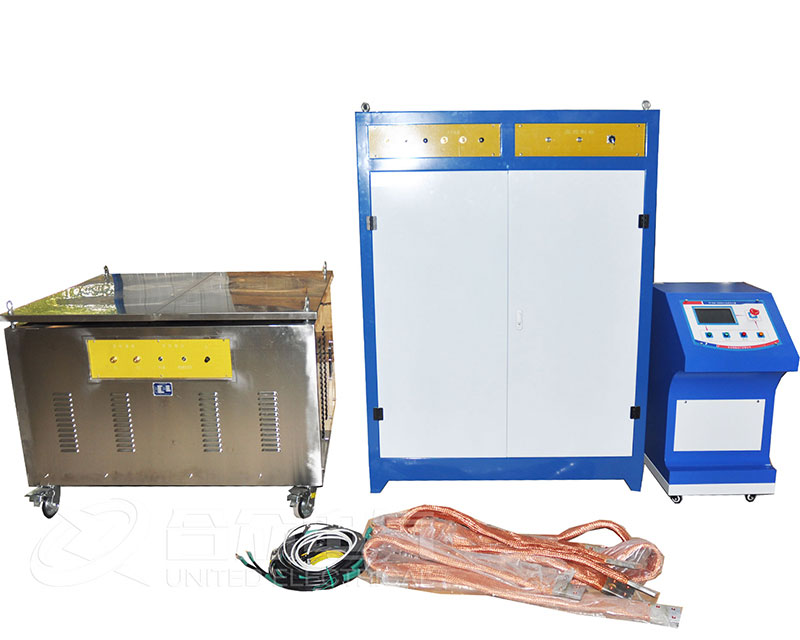

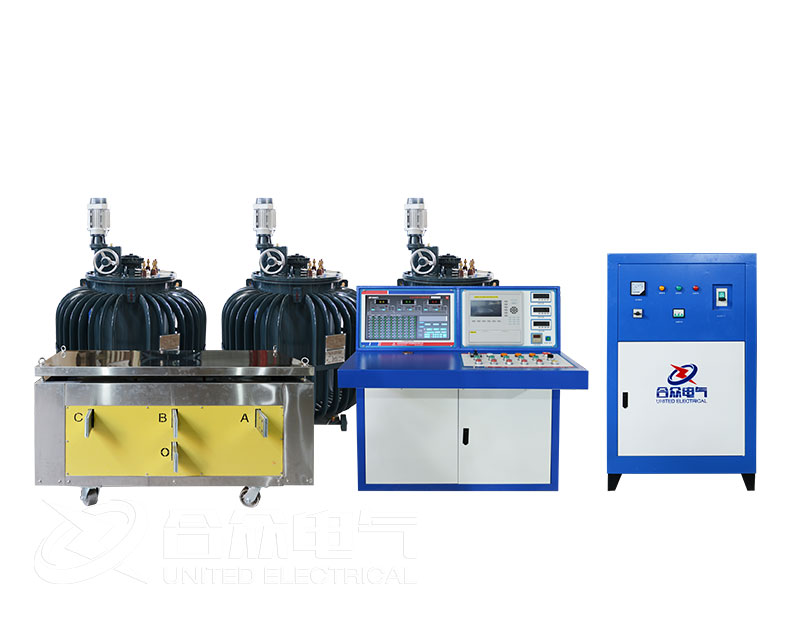

• 三相大電流發生器：能夠輸出三相平衡的大電流，每相電流可獨立調節，更貼近實際三相供電環境，專用于母線槽、萬能式斷路器、電力變壓器等三相設備的測試。

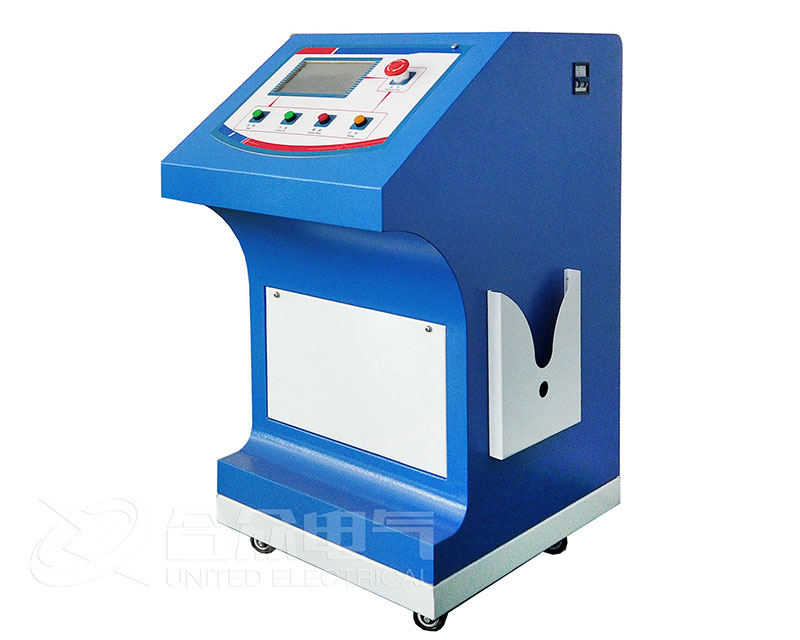

現代溫升大電流發生器普遍采用PLC控制或單片機技術，配備觸摸屏，實現自動升流、計時、穩流及數據實時記錄，顯著提升了測試效率與準確性。

應用范圍

溫升大電流發生器主要服務于需要驗證電氣設備載流能力和熱穩定性的各類場景，其核心用戶群體包括：

• 發電廠、變配電站

• 電器制造廠

• 軌道交通運維部門

• 科研院所及質檢中心

• 第三方檢測機構

適用的被測設備對象涵蓋輸配電系統的多個環節，具體如下表所示：

設備類別	具體被測對象舉例
高低壓成套設備	開關柜（含觸頭、斷路器）、母線槽、導軌、隔離開關
電力變壓器與互感器	電力變壓器（含9000kVA級）、電流互感器（CT）、電壓互感器（PT）
電力電纜及連接件	電纜本體、電纜終端頭、中間接頭
其他器件	大電流斷路器、復合開關、高壓電器設備的絕緣材料和結構件

典型應用場景

產品型式與出廠試驗

在電器制造廠內，溫升大電流發生器被廣泛用于新生產設備的出廠檢驗。通過向開關柜、母線槽等產品通入額定試驗電流，驗證其在持續運行狀態下的溫升是否滿足國家標準及技術協議要求。這是確保產品質量、避免早期投運故障的關鍵環節。

交接與預防性試驗

在發電廠、變電站的新建或改擴建工程中，設備安裝投運前須進行交接試驗。溫升試驗用于評估設備在現場安裝后的接觸可靠性及散熱性能。此外，在設備運行一定周期后開展的預防性試驗，可有效識別老化、松動或腐蝕導致的異常發熱缺陷，為狀態檢修提供數據支撐。

科研與質量檢測

在科研院所或質檢中心，溫升大電流發生器用于新型電氣設備的研發驗證、材料耐熱性能評估以及第三方產品質量監督檢測。通過可控的大電流加載，研究人員能夠精確獲取不同工況下的熱特性曲線，優化產品設計。

故障分析與診斷

當現場設備發生過流、過熱等異常事件后，可將故障設備移至實驗室，利用溫升大電流發生器模擬復現故障工況。通過對比正常與故障狀態下的溫升數據，準確分析故障原因，為事故處理和技術改進提供依據。

標準規程與試驗方法

遵循的主要標準

溫升試驗須嚴格遵循現行國家標準和行業標準，以確保試驗結果的規范性與可比性。主要執行標準包括：

• GB/T 11022—2011《高壓開關設備和控制設備標準的共用技術要求》

• GB/T 3906-2020《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》

• DL/T 593-2016《高壓開關設備和控制設備標準的共用技術要求》

• DL/T 404-2018《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》

• GB/T 16927.4-2014《高電壓試驗技術 第4部分：試驗電流和試驗設備的定義和要求》

核心試驗方法

溫升試驗普遍采用直接負載法，即讓被試品通過模擬大電流，直接測量其各部件的溫升情況。

試驗準備階段：

• 測量被試品繞組的冷態直流電阻，作為溫升計算的基準值。

• 在被試品關鍵部位（如開關柜觸頭、母線搭接處、變壓器繞組等）預埋或粘貼熱電偶等測溫元件。

• 校準試驗用儀表，確保電流、電壓、功率等表計精度不低于0.5級。

試驗過程：

• 通入額定試驗電流，持續運行至熱穩定狀態。熱穩定的判據通常是各監測點溫度在1小時內變化不超過2K（2℃），持續時間一般需3至4小時或更長。

• 在穩定期間，每隔15至20分鐘同步記錄一次電流、電壓、功率及所有測點的溫度值。

結果判定：

將測得的各部位溫度減去環境溫度（冷卻介質溫度），得到溫升值。該值不得超過產品標準或技術協議規定的限值。若超差，須查明原因并采取整改措施后重新試驗。
