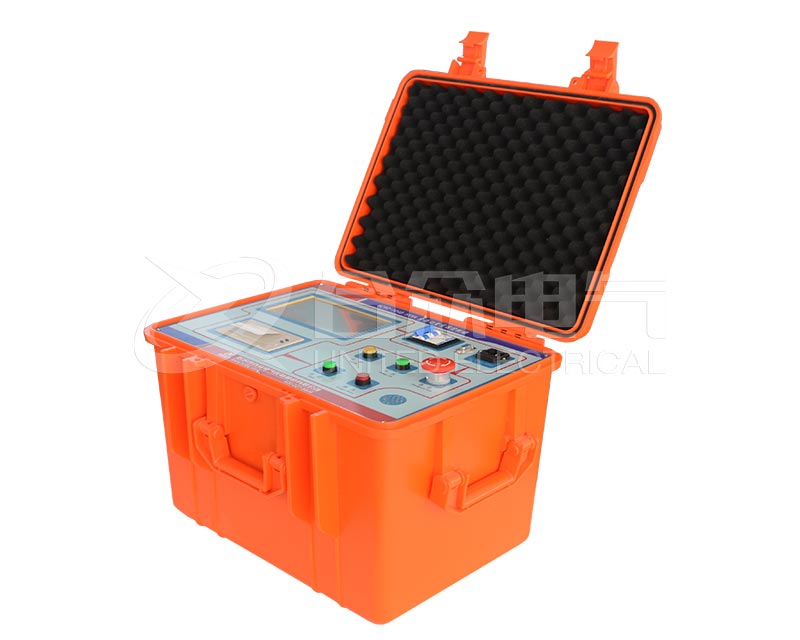

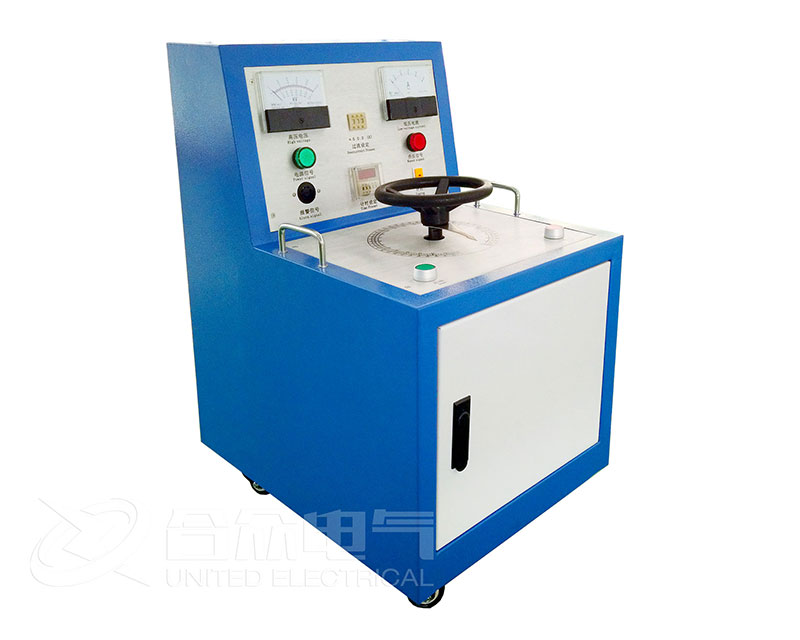

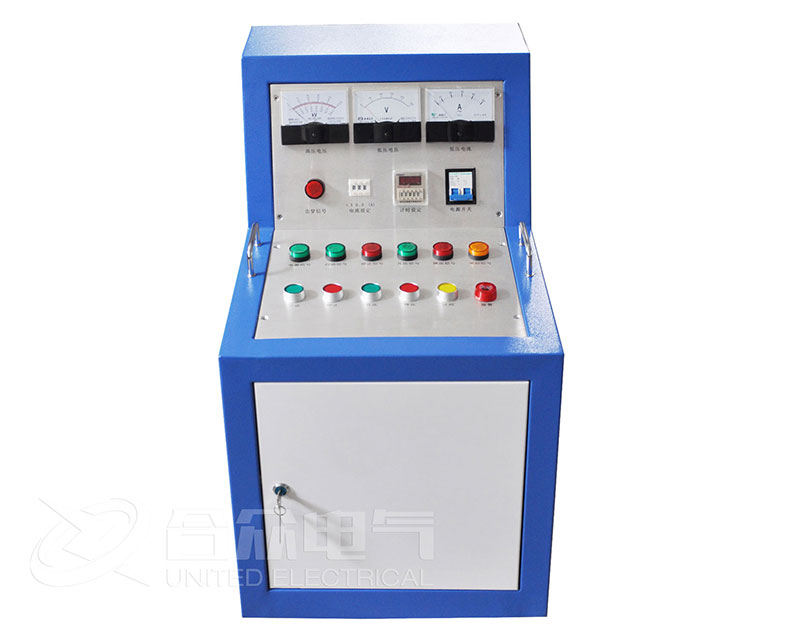

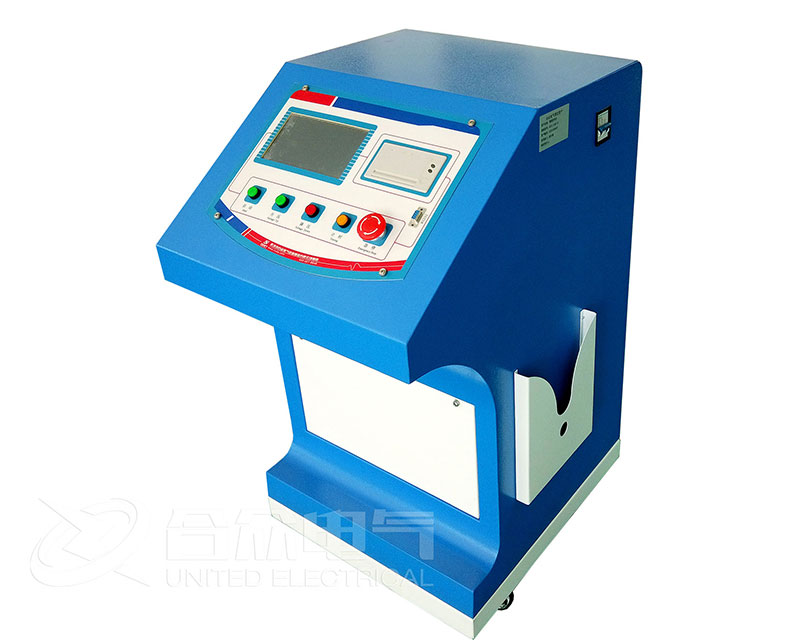

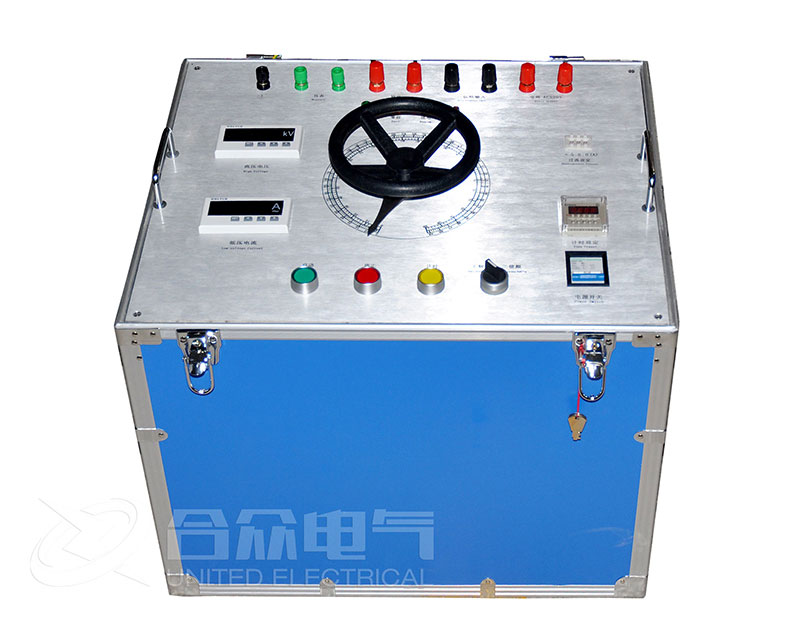

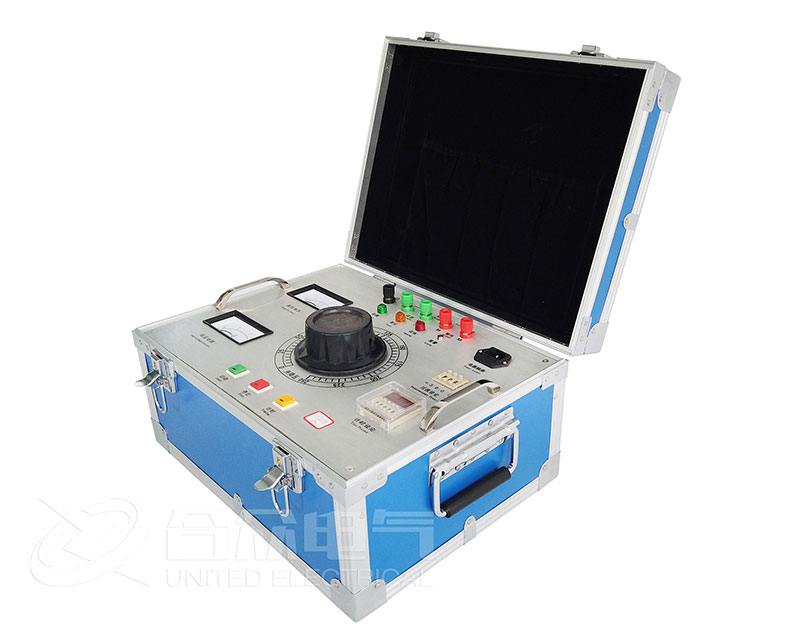

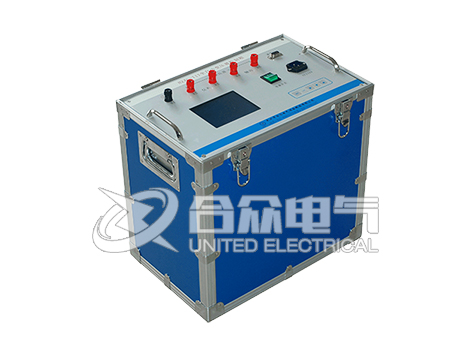

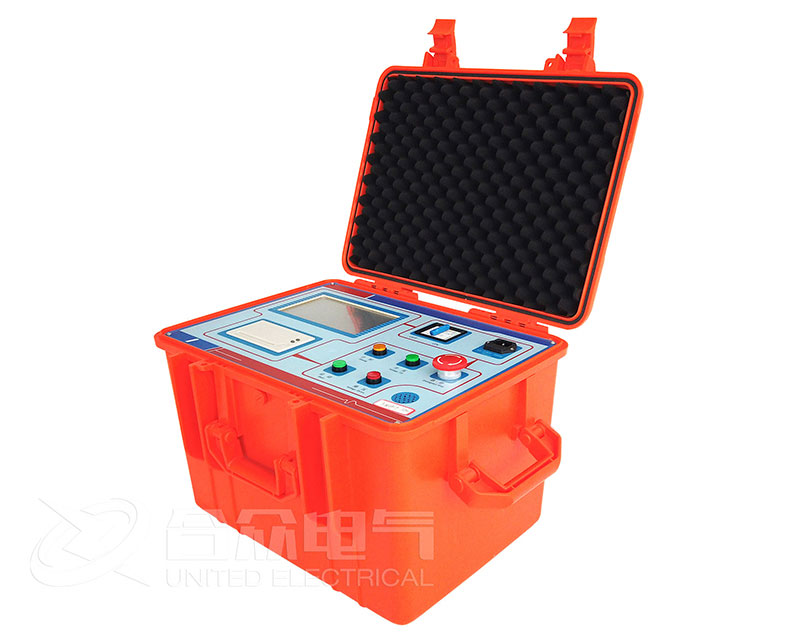

試驗變壓器操作箱是高壓試驗系統中的配套控制設備。其主要功能是為試驗變壓器提供平滑可調的高壓電源，并對整個試驗過程進行實時監控、保護與狀態指示。無論設備型號如何差異，其核心操作邏輯均遵循“零位啟動、勻速升壓、定時耐壓、降壓回零、斷電放電”的安全閉環流程。

標準操作流程

實施高壓試驗前，操作人員必須熟悉以下標準化操作步驟。

1. 試驗前準備與系統檢查

在接通任何電源前，必須完成如下強制性檢查：

• 電源匹配確認：核對操作箱的額定輸入電源是否與現場供電一致。通常，容量低于10kVA的設備使用220V單相電源，而10kVA及以上的設備需使用380V三相電源。

• 絕緣與接地驗證：使用500V兆歐表測量操作箱及試驗變壓器對地的絕緣電阻，其值應不低于2MΩ。所有金屬外殼、公共地線端必須采用獨立的接地線進行一點式可靠接地，嚴禁將地線接在自來水管或建筑物鋼筋上。

• 保護參數預置：根據被試品的試驗規程，在操作箱面板上預先設定三個核心保護值：

  • 過流保護值：電流繼電器（KA）的動作門檻，通常設為被試品額定電流的1.1至1.2倍。

  • 過壓保護值：電壓繼電器（KV）的動作門檻，設為試驗最高電壓的1.05至1.1倍。

  • 耐壓計時值：時間繼電器（KT）的設定值，依據相關國家標準（如GB/T 16927.1）確定。

2. 啟動與升壓操作

• 零位確認：接通電源后，觀察“零位指示燈”是否點亮。必須手動逆時針旋轉調壓器手柄至機械限位零點。若零位燈不亮，啟動回路將被閉鎖，所有啟動按鈕均無效。

• 系統啟動：按下綠色“啟動”按鈕，主接觸器動作，發出瞬時蜂鳴聲后，“送電指示”紅燈常亮，表明高壓側已帶電待命。

• 勻速升壓：順時針緩慢旋轉調壓器手輪。升壓速度是關鍵控制參數，推薦以高壓側電壓表讀數為準，按每秒不超過3kV的速率勻速升至目標試驗電壓值。升壓過程中應密切觀察電壓與電流表指針，若發現異常抖動或電流劇增，應立即停止。

3. 耐壓計時與過程監控

• 啟動計時：當電壓精確升至規定的耐壓值時，立即按下黃色“計時”按鈕，時間繼電器開始倒計時。

• 過程監控：在整個耐壓持續時間內，操作人員需高度警覺，重點觀察以下現象：

  • 電壓表讀數是否保持穩定。

  • 電流表讀數是否突然上升超過預置過流值。

  • 被試品區域是否出現冒煙、閃絡、絕緣擊穿或異常放電聲響。

4. 試驗結束與降壓斷電

• 正常結束（試驗合格）：達到設定時間后，操作箱自動發出聲光報警（如鈴聲或警報燈閃爍）。此時，操作人員應立即逆時針勻速旋回調壓器至零位，然后按下紅色“停止”按鈕，最后切斷總電源開關。

• 異常結束（擊穿或過流跳閘）：若出現電流繼電器動作導致調壓器自動跳閘，嚴禁不經檢查直接合閘。必須先手動將調壓器回零，切斷總電源，然后對被試品進行充分放電并查明故障原因。

狀態指示與故障響應

操作箱面板的指示燈組合定義了設備的當前狀態。操作人員應熟記以下典型狀態及其應對措施：

核心安全與維護要求

安全操作原則

高壓試驗的風險具有瞬時性和隱蔽性，因此必須強制執行以下規范：

• 資質與監護：試驗必須由至少兩名具備高壓資質的專業人員執行，明確操作人與監護人的職責。

• 放電處理：完成直流耐壓試驗或電容性負載（如長電纜、大電機）試驗后，即使操作箱已斷電，被試品仍可能儲存高壓電荷。必須使用帶有限流電阻的專用放電棒，先通過電阻接地放電，再直接接地短接，整個過程至少重復兩次。

• 嚴禁超載：操作箱的額定容量必須不小于試驗變壓器的容量。長時間在超載工況下運行會導致調壓器繞組過熱燒毀。

日常維護要求

• 周期性絕緣檢測：若設備停用超過三個月，再次使用前必須用500-1000V兆歐表測量主回路對地絕緣電阻，阻值不得低于2MΩ。

• 環境與存放：操作箱應存放于環境溫度-15℃至+45℃、相對濕度不超過85%的清潔庫房內。避免與酸、堿、有機溶劑等腐蝕性物質共存。

• 易損件檢查：每六個月打開操作箱外殼，檢查碳刷與調壓器線圈接觸面的磨損情況。若碳刷長度小于出廠長度的1/3，或接觸面出現明顯溝槽、火花燒痕，需及時更換并研磨平整。
