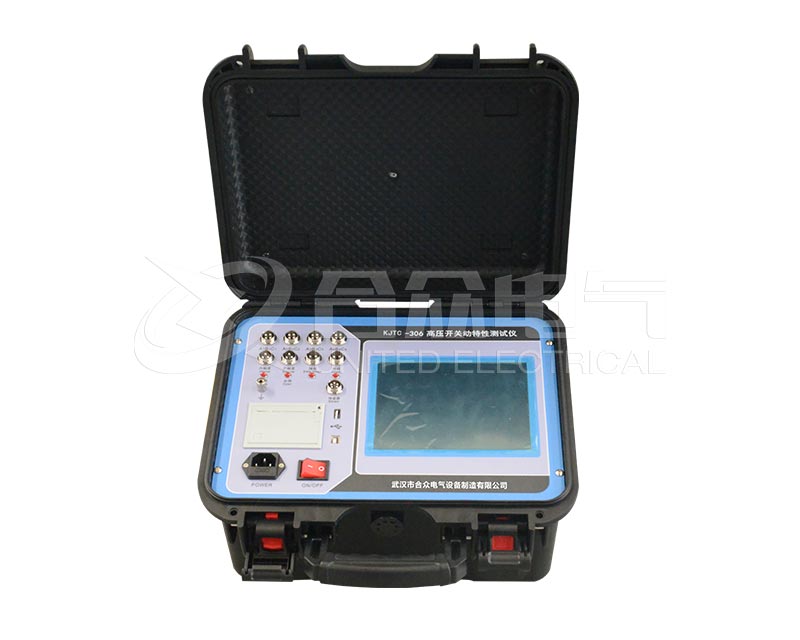

斷路器綜合特性測試儀基于高速數據采集與傳感器技術構建，通過采集斷路器動作過程中的時間、位移、電流等多路信號，經算法處理生成特性參數與波形曲線。

其核心功能涵蓋五個方面：時間參數測量包含固有分合閘時間、同相同期性、相間同期性以及合閘彈跳時間；速度與行程分析可實現剛分合速度、最大速度的計算，并繪制時間-行程特性曲線；線圈電流監測用于記錄分合閘線圈電流波形，判斷線圈及控制回路狀態；動作電壓測試內置可調直流電源，自動完成低電壓動作試驗；此外，部分高端型號還具備合閘電阻投入時間測試及石墨觸頭檢測能力。

測量通道配置方面，常規機型提供12路時間通道及1至3路速度通道，可滿足大多數真空斷路器、六氟化硫斷路器及少油斷路器的測試需求。時間測量分辨率可達0.01毫秒，速度測量范圍為0至20米每秒，內置直流電源通常為DC30至250伏可調，瞬時輸出電流達20安培。

應用范圍

斷路器綜合特性測試儀適配性強，覆蓋電力系統中絕大多數中高壓斷路器類型，包括六氟化硫斷路器、真空斷路器、少油或多油斷路器、GIS組合電器以及柱上開關。電壓等級適用范圍從3千伏延伸至750千伏及以上，能夠滿足從配電網到超高壓輸電線路的檢測需求。在設備兼容性方面，該儀器支持ABB、西門子、平高、西開等國內外主流廠家生產的各型號開關。

傳感器選配需根據開關操作機構的運動形式?jīng)Q定。直線行程傳感器適用于真空斷路器、油斷路器及部分直動式六氟化硫斷路器；旋轉角度傳感器適用于角行程操作的六氟化硫斷路器及GIS設備；激光傳感器則用于非接觸式測量，適用于對開關本體無改動要求或特殊安裝場景。

主要應用場景

斷路器綜合特性測試儀貫穿電力設備全壽命周期管理，在以下場景中發揮關鍵作用。

電力系統定期預防性試驗是最常見的應用場景。依據電力設備預防性試驗規程等標準，對運行中的斷路器按周期進行機械特性測試，通過縱向?qū)Ρ葰v年數據，評估機械性能劣化趨勢，預判潛在故障，實現狀態檢修。

新安裝設備的驗收檢驗同樣離不開該儀器。斷路器安裝完畢或主設備大修后，需通過測試驗證其各項機械特性是否符合出廠標準及技術協議要求，確保設備首次投運時的可靠性。

故障診斷與檢修后驗證是另一重要應用。當斷路器發生拒動、誤動、分合閘不到位等異常情況時，測試儀可捕捉動作過程中的異常波形與參數，輔助分析故障原因。維修完成后，再次測試以驗證維修效果。

開關設備制造與研發環節中，開關廠生產線利用該儀器進行出廠質量檢測，確保每臺設備出廠性能達標；研發實驗室則借助精確的測試數據，為新產品設計與性能優化提供依據。

標準規程體系

斷路器綜合特性測試儀的設計、制造、檢定及現場試驗均有明確標準依據，確保檢測結果的權威性與準確性。

產品設計層面，GB 1984《高壓交流斷路器》作為高壓斷路器產品的核心標準，規定了斷路器應滿足的各項性能指標，測試儀的設計以此為基礎。

儀器制造與檢驗的核心依據為DL/T 846.3《高電壓測試設備通用技術條件 第3部分：高壓開關綜合測試儀》。該標準分為2004版與2017版，規定了測試儀的技術要求、試驗方法及檢驗規則，是設備選型、驗收及性能評價的首要依據。2017版在測量精度、抗干擾能力及功能擴展方面較2004版有顯著提升，現行采購與使用應優先參照新版標準。

現場試驗遵循DL/T 596《電力設備預防性試驗規程》的指導。該規程規定了各類電力設備進行預防性試驗的項目、周期與判斷標準，其中包含斷路器機械特性試驗的具體要求。此外，GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》對新安裝斷路器的交接試驗項目與合格標準作出規定，適用于驗收檢驗場景。

儀器計量校準依據JJG 1120《高壓開關動作特性測試儀檢定規程》。該規程規定了測試儀的計量性能要求、檢定項目及檢定方法，用于法定計量機構對儀器進行周期性檢定，確保測試儀量值準確、數據可信。

選型要點與實用建議

采購斷路器綜合特性測試儀時，需從以下維度綜合考量。

測量精度是首要指標。時間分辨率應達到0.01毫秒級別，以精確捕捉合閘彈跳、同期差異等細微過程。更高分辨率有助于分析開關動作的暫態特性。

通道數量應根據測試需求選擇。常規12路時間通道可滿足大多數三相開關測試。若涉及雙斷口或帶有石墨觸頭的特殊開關，需選用專用型號并配備相應的觸頭檢測功能。

內置電源性能直接影響現場測試的獨立性。應選擇輸出電壓DC30至250伏可調、瞬時輸出電流不低于20安培的機型，以確保能夠可靠驅動各類操作機構完成低電壓動作試驗。

抗干擾能力在變電站強電場環境下至關重要。應選擇經過電磁兼容性設計、具備良好屏蔽與濾波措施的產品，確保在500千伏及以上電壓等級變電站現場仍能穩定獲取準確數據。

數據管理功能也是實用性的重要體現。具備大尺寸彩色觸摸屏、嵌入式操作系統或Windows平臺的機型操作更為直觀。內置大容量存儲、U盤導出功能及配套PC分析軟件，便于數據存檔、報告生成及歷史趨勢分析。

傳感器配置方面，直線與旋轉傳感器應作為標準配置，激光傳感器可根據特殊需求選配。
