變壓器短路阻抗測試儀是用于檢測電力變壓器繞組變形及位移狀況的專用測試設備。當變壓器在運輸過程中受到機械沖擊，或在運行中遭受出口短路故障時，其內部繞組可能發生變形或位移，導致絕緣距離改變、機械強度下降，嚴重時將引發絕緣擊穿或相間短路事故。短路阻抗測試作為一種非破壞性檢測手段，通過精確測量變壓器繞組在不同頻率下的阻抗特性，能夠有效評估變壓器繞組的機械完整性，為變壓器的狀態檢修和故障診斷提供重要依據。

工作原理與技術基礎

變壓器短路阻抗的本質是指當變壓器二次側短路時，一次側所呈現的等效阻抗，通常以阻抗電壓百分比的形式表示。短路阻抗測試的基本原理為：將變壓器低壓側繞組短路，在高壓側施加額定頻率的交流試驗電壓，使高壓側電流達到額定值，此時測得的電壓與額定電壓之比即為阻抗電壓百分比。

從電路角度分析，變壓器的短路阻抗由電阻分量和電抗分量組成。其中電抗分量主要反映繞組的漏磁通路徑，與繞組的幾何尺寸、匝間距離、鐵心結構等密切相關。當繞組發生徑向或軸向變形時，漏磁通路徑發生改變，漏電抗值隨之變化。通過對比實測短路阻抗值與出廠銘牌值或歷史數據，可以判斷繞組是否存在變形缺陷。

現代短路阻抗測試儀采用數字信號處理技術，能夠?qū)崿F(xiàn)電壓、電流、有功功率、功率因數等參數的同步采樣與計算。儀器內部通過鎖相環技術跟蹤試驗電源頻率，消除頻率波動對測量精度的影響。在低功率因數條件下，儀器能夠保證較高的測量準確度，這是評價測試儀性能的關鍵指標之一。

儀器構成與功能特性

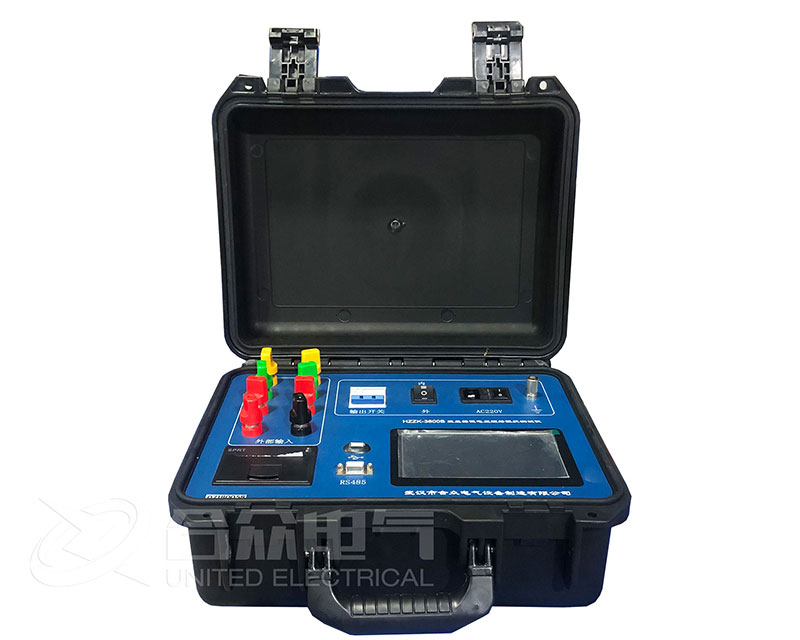

變壓器短路阻抗測試儀通常由主機單元、測試線纜、電流鉗、短路接線排等部分組成。主機內部集成了調壓電源模塊、信號采集單元、數據處理單元和人機交互界面。與傳統的工頻試驗方式相比，現代測試儀具有以下顯著特點。

測量方式的靈活性：儀器支持單相測量和三相測量兩種模式。在三相測量模式下，一次接線即可完成三相變壓器的全部測試，儀器自動切換測量相別，分別計算出A相、B相、C相的短路阻抗值及各相與銘牌值的誤差百分比。單相測量模式主要用于單相變壓器或特殊接線情況下的測試，需要分三次手動完成接線變換。

自動折算功能：傳統的短路阻抗試驗需要施加額定電流，對試驗電源容量要求較高。現代測試儀采用低電流測試自動折算技術，僅需施加數安培的試驗電流，儀器即可根據變壓器參數自動將測量結果折算到額定電流條件下的數值。這一功能極大降低了現場試驗對電源容量的要求，使測試工作更加便捷。

溫度補償機制：變壓器繞組的直流電阻隨溫度變化而改變，進而影響短路阻抗的電阻分量。測試儀內置溫度補償算法，用戶輸入當前繞組溫度后，儀器自動將測量結果折算至標準參考溫度下的數值，便于與出廠數據進行準確對比。

數據管理能力：儀器配備大容量非易失性存儲器，可保存數百組測試數據及波形。存儲內容可通過內置熱敏打印機現場輸出，或通過USB接口導出至計算機進行進一步分析。部分型號支持將測試數據直接生成標準格式的試驗報告，提高現場工作效率。

現場測試程序與實施要點

進行變壓器短路阻抗測試時，應遵循以下標準化操作流程。

安全準備工作：確認被試變壓器已完全斷電，高、低壓兩側均已接地放電。拆除與變壓器相連的引線，使其與電網完全隔離。檢查測試環境，確保無影響測試安全的因素。

接線操作：將變壓器的低壓側繞組用專用短路接線可靠短接，確保接觸良好、電阻盡量小。將測試儀的電壓測試線和電流測試線分別連接至變壓器高壓側繞組的對應接線柱，注意電壓、電流回路應分開布置，避免感應干擾。

參數設定：開機預熱后，進入?yún)?shù)設置界面，輸入變壓器的銘牌信息，包括額定容量、額定電壓、額定電流、短路阻抗標稱值、分接開關檔位、當前繞組溫度等。選擇測試電源來源（內部電源或外部電源），設定測試電流目標值。

測試執行：確認接線和參數無誤后啟動測試程序。儀器自動調節輸出電壓，使測試電流達到預設值，待讀數穩定后記錄測量數據。測試完成后，儀器自動計算短路阻抗值及與銘牌值的偏差百分比，并將結果顯示在屏幕上。

結果判定：根據測量偏差對變壓器繞組狀態進行初步評估。通常認為，短路阻抗值與出廠值或歷史值的偏差在±2％以內時，繞組狀態良好；偏差超過±2％但小于±3％時，表明繞組可能存在輕微變形，應加強監測；偏差達到±3％及以上時，繞組變形明顯存在嚴重缺陷，建議進行解體檢查或返廠維修。上述判據為一般性參考，具體標準應依據相應電壓等級和規程要求確定。
