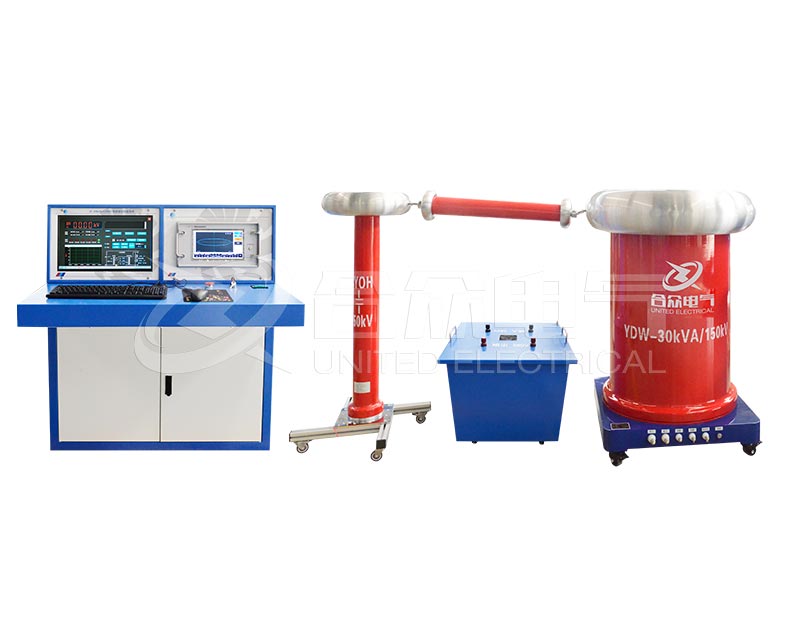

局部放電測試系統開機與預熱

1. 將時基顯示方式開關置于“橢圓”位置

2. 儀器應有不小于5分鐘的預熱時間，以保證穩定性

3. 儀器應良好防護，避免陽光直射，遠離強磁場源

系統校準

校準是確保測量準確性的關鍵步驟

1. 接線：按試驗回路圖接好線后，在未施加試驗電壓之前，將校正脈沖發生器的輸出端接至試品兩端（紅端子引線接試品高壓端）

2. 注入校準脈沖：向試品注入已知電荷量（如50pC、100pC、200pC）的方波脈沖

3. 調節增益：調節放大器粗調和細調旋鈕，使注入脈沖在示波屏上的高度適當（2cm以下），使數字表和指針表的讀數值與注入的已知電量相符

4. 鎖定設置：細調旋鈕的位置在校準后不得再變動，須保持與校正時相同

5. 拆除校準器：校正完成后必須摘除校正方波發生器與試驗回路的連接，以免在高壓試驗時被擊穿

背景噪聲測量

在試品不放電或試品未接入的條件下，施加試驗電壓至額定值，記錄背景噪聲水平。背景噪聲應低于關注的放電量閾值（建議≤20pC）。合格試驗系統的本底局放量應≤5pC。

升壓測量與PDIV確定

1. 接通高壓試驗回路電源，零標開關置于“通”位置

2. 從遠低于預期PDIV的電壓開始升壓，升壓速率均勻（推薦0.5~1 kV/s）

3. 緩緩升高試驗電壓，橢圓上出現兩個零標脈沖

4. 旋轉“橢圓旋轉”開關，使橢圓旋轉至有利于觀測放電的位置

5. 連續升高電壓，觀察首次出現的持續放電

6. PD起始電壓（PDIV）：當放電量首次超過規定閾值（如50pC）時的試驗電壓值

持續加壓測量

1. 升至規定的試驗電壓（出廠試驗通常為1.5~2倍額定電壓；預防性試驗可按1.2~1.5倍額定電壓）

2. 維持規定時間（通常1~5分鐘）

3. 觀察并記錄：最大放電量（Qmax）、放電脈沖重復率、PRPD圖譜特征

放電量讀數方法：當顯示屏上放電脈沖高度在0.2~2cm之間（數字表讀數有效數字不超過120.0）時，數字表頭的讀數乘以或除以粗調開關換檔倍率，即為放電量值。數字表頭滿度值為100，超過即過載，應撥動增益粗調開關轉換到低增益檔。

降壓測量與PDEV確定

以相同速率逐步降壓，記錄放電脈沖首次持續低于規定閾值時的電壓值，即為PD熄滅電壓（PDEV）。需要注意的是，PDIV可能受電壓上升速率影響，而PDEV可能受施加電壓的幅值、持續時間和電壓下降速率影響。

報告生成

武漢市合眾電氣局部放電測試系統支持自動生成試驗報告，顯示試驗數據和升壓曲線圖，可連接打印機打印A4紙報告。報告應包含：試品標識、環境條件、試驗電路、校準記錄、PDIV/PDEV值、各電壓等級下的最大放電量、PRPD圖譜及結論。

關鍵參數與合格判定

放電量限值

電機類型/工況	合格限值
高壓電機出廠試驗	≤50pC
運行中電機預防性試驗	≤100pC（需扣除背景噪聲）
系統本底局放	≤5pC（HZJF124-25kVA/250kV系統指標）

PRPD圖譜診斷

通過觀察橢圓時基上的放電脈沖位置和分布特征，可初步判斷缺陷類型：

• 內部放電：放電脈沖對稱出現在正負半周峰值附近，呈“跑兔耳”狀

• 表面放電：放電脈沖相位略偏移，分散性較大

• 電暈放電：放電脈沖出現在電壓峰值附近，窄而孤立

PDIV/PDEV比值分析

某些絕緣中當電壓一次升至PDIV時只會間歇地發生局部放電；一些情況下，放電量迅速上升，而當電壓維持一段時間后，放電會消失。若PDEV遠低于PDIV（如<0.6倍），提示可能存在嚴重缺陷。
