雷電沖擊設備是高電壓試驗領域的核心試驗裝備，其根本任務在于以可控方式模擬自然界雷電放電所產生的瞬態高壓與大電流沖擊，進而對各類電力設備及電子系統的絕緣性能與抗擾度能力進行科學驗證。隨著電網電壓等級的不斷提升與設備集成度的持續增加，雷電沖擊試驗作為產品質量控制與可靠性評估的關鍵環節，其技術規范與標準體系日臻完善。

雷電沖擊設備的工作原理與基本構成

雷電沖擊設備的核心設計理念源自Marx回路原理，其本質是一種“并聯充電、串聯放電”的能量變換結構。在充電階段，設備內部的多個級電容器通過充電電阻以并聯方式接入直流高壓電源，每個電容器被獨立充電至預設電壓值。進入放電階段后，通過精確觸發首級點火球隙，各級串聯球隙依次擊穿導通，使得全部級電容器瞬間轉換為串聯連接狀態，各電容器電壓相互疊加，在輸出端形成幅值極高、持續時間極短的脈沖電壓波形。這一巧妙設計使得采用較低電壓等級的電源即可產生數兆伏乃至數十兆伏的沖擊高壓，大幅降低了設備的制造難度與成本。

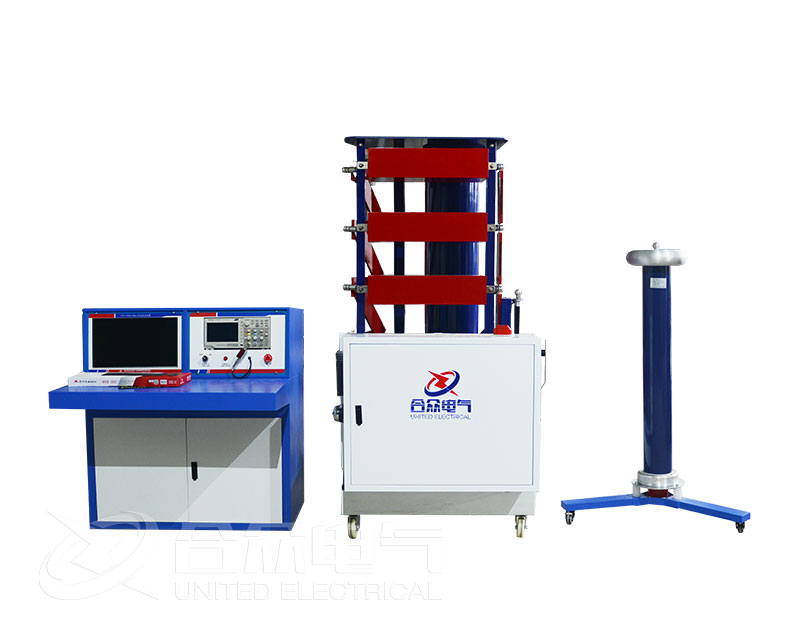

從物理構成角度審視，一套完整的雷電沖擊試驗裝置至少包含三大核心組成部分：其一是沖擊電壓發生器本體，即實現Marx回路的各級電容器、充電電阻、波頭電阻、波尾電阻及球隙開關的集合體；其二是測量系統，通常包括阻容分壓器或微分積分測量裝置，配合數字記錄儀完成波形采集與分析；其三是控制與觸發系統，負責充電電壓的調節、放電時刻的控制以及安全聯鎖保護。對于需要開展截波試驗的場合，還需額外配置截波裝置，利用截波球隙在預定時間對沖擊波進行強行截?cái)唷?

設備的類型劃分與技術參數

依據模擬對象與試驗?zāi)康牡牟煌?，雷電沖擊設備可明確區分為雷電沖擊電壓發生器與雷電沖擊電流發生器兩大類別。前者側重于模擬雷擊過電壓對設備絕緣結構的電應力作用，后者則專注于復現雷電流注入避雷器等限壓元件時的熱應力與電磁力效應。

在電力系統高壓試驗領域，標準雷電沖擊全波的定義為波前時間為1.2微秒、半峰值時間為50微秒的雙指數波形。這一波形參數并非隨意選定，而是基于大量自然雷電觀測數據的統計歸納結果，能夠合理表征架空輸電線路上感應雷過電壓的典型特征。除全波試驗外，雷電沖擊截波試驗同樣具有重要工程價值。所謂截波，是指雷電沖擊全波在上升沿或波前階段被外部間隙強行截?cái)嗨a(chǎn)生的陡峭電壓突變，其截?cái)鄷r(shí)間通常設定在2微秒至5微秒之間，用以模擬雷擊時絕緣閃絡導致的電壓突然跌落現象。對于特高壓等級設備，當最高電壓超過800千伏時，國際標準對波前時間的正容差做出了重大修訂，將其擴展至100%，即允許波前時間達到2.4微秒。這一調整充分考慮了超長氣隙放電過程中的物理特性差異，體現了標準制定對工程實踐的適應性回應。

對于雷電沖擊電流發生器，其輸出波形需依據受試設備的應用場景加以選擇。8微秒波前時間、20微秒半峰值時間的波形常用于低壓浪涌保護器及電子設備的抗擾度試驗，而10微秒波前時間、350微秒半峰值時間的波形則用于模擬直擊雷電流的熱效應，其波尾能量遠高于前者，對試驗裝置的儲能容量提出了更為嚴苛的要求。

試驗標準體系與關鍵技術要求

雷電沖擊試驗的實施必須嚴格遵循現行有效的技術標準，以確保試驗結果的可比性與復現性。國際電工委員會第42技術委員會頒布的高電壓試驗技術系列標準是該領域的最高層級技術規范，其中第一部分規定了試驗電壓的產生方法、波形參數容差及試驗程序要求。與之對應，中國國家標準體系中，高電壓試驗技術第1部分：一般定義及試驗要求等同采用了國際標準的核心內容，成為國內高壓試驗室開展雷電沖擊試驗的基礎依據。在測量系統方面，高電壓試驗技術第2部分：測量系統對分壓器的刻度因數、響應時間、線性度等性能指標提出了明確限定，要求測量不確定度控制在百分之三以內。

對于雷電沖擊全波波形參數的容許偏差，現行標準作出了量化規定：峰值偏差不得超過正負百分之三，波前時間偏差不得超過正負百分之三十，半峰值時間偏差不得超過正負百分之二十。需要強調的是，上述偏差范圍指的是實際記錄波形與標準規定值之間的允許偏離程度，其與測量系統的誤差是不容混淆的兩個概念。測量誤差來源于儀器本身的非理想特性，應通過定期校準予以評估和控制，而波形參數偏差則是試驗條件設定合理性的直接體現。

在電磁兼容測試領域，電磁兼容試驗和測量技術浪涌沖擊抗擾度試驗是另一部具有廣泛影響力的基礎性標準。該標準適用于電氣和電子設備對由開關操作和雷電瞬變過電壓引起的單極性浪涌的抗擾度評定。值得注意的是，該標準明確指出其不對受試設備耐高壓的絕緣能力進行試驗，且不考慮直擊雷的雷電流的直接注入。這意味著，浪涌抗擾度試驗與電力設備領域的高電壓雷電沖擊耐壓試驗在技術定位上存在本質區別：前者關注的是設備在耦合途徑下遭受浪涌沖擊時的功能穩定性，后者則側重于驗證絕緣結構是否會發生破壞性擊穿。

該標準中規定的組合波發生器能夠同時提供1.2微秒波前時間、50微秒半峰值時間的開路電壓波形與8微秒波前時間、20微秒半峰值時間的短路電流波形，適用于電源端口及短距離信號端口的試驗。對于連接至室外長距離通信線的端口，則應采用10微秒波前時間、700微秒半峰值時間的開路電壓與5微秒波前時間、320微秒半峰值時間的短路電流的組合波發生器，以模擬感應雷在長線纜上激起的振蕩浪涌。試驗等級的選擇需依據設備的安裝環境與所處區域的雷暴活動水平加以確定，通常劃分為1千伏至4千伏不等的若干等級。

試驗程序與結果評價

規范的試驗程序是獲取有效測試數據的前提保障。在開展雷電沖擊試驗之前，必須完成試品的預處理與狀態確認，包括在規定環境條件下，即溫度23攝氏度正負5攝氏度、相對濕度不超過百分之七十五，進行充分的清潔與干燥處理，確保試品表面無污穢與凝露。沖擊電壓發生器需在空載條件下完成波形校準，調整波頭電阻與波尾電阻的阻值組合，使實際輸出波形滿足標準容差要求。

常規試驗采用階梯升壓法進行，通常以預期耐受電壓的百分之五十作為起始值，按每次增量約百分之五的比例逐步提升，在每個電壓等級下施加規定次數的沖擊，一般為正負極性各15次。試驗過程中需密切監測示波器上記錄的電壓時間波形，觀察是否存在電壓突降或電流劇增等異?，F(xiàn)象，這些往往是試品發生擊穿的前兆特征。對于需要確定百分之五十擊穿電壓的場合，可采用升降法或U形曲線法進行統計分析，得出具有統計學意義的擊穿概率估值。

試驗結果的評價需區分產品類型與考核目的。對于電力變壓器、套管等高壓主設備，評價準則相對明確：在規定試驗電壓下未發生破壞性放電，且試驗前后測得的絕緣電阻、介質損耗因數等特征量無明顯變化，即可判定為合格。對于電子設備類受試對象，依據功能喪失或性能降級的嚴重程度將試驗結果劃分為A、B、C、D四個等級，由相關產品委員會根據設備的具體應用場景確定可接受的性能判據。
