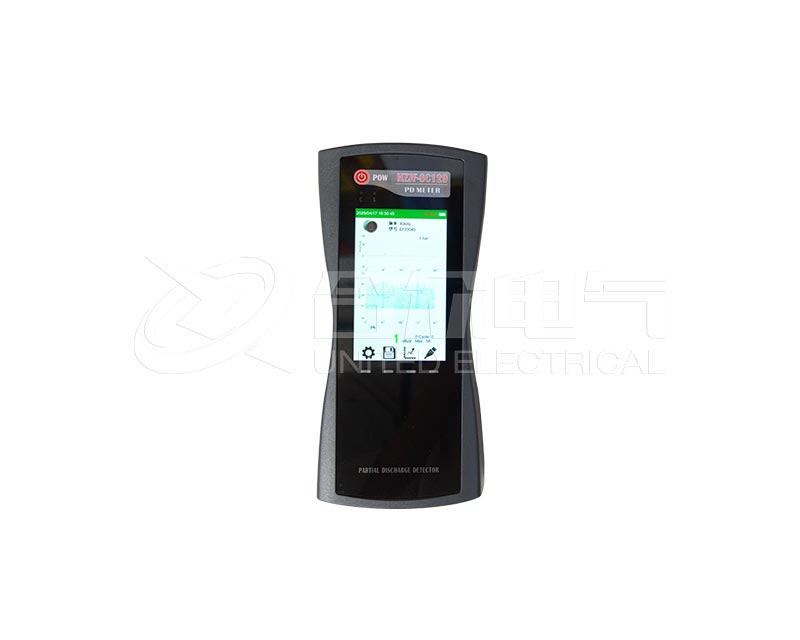

超聲波局部放電測試儀基于聲發射檢測技術。當電氣設備內部發生局部放電時，放電點周圍的分子會產生劇烈的機械碰撞與振動，激發出頻率范圍覆蓋20kHz至200kHz的超聲波信號。該信號能夠穿透金屬外殼等固體介質傳播至設備外壁。超聲波局部放電測試儀通過高靈敏度壓電陶瓷傳感器貼合于設備表面，將采集到的超聲波信號轉換為電信號，經放大、濾波、信號調理后，以可聽聲、波形圖譜及數值參數等形式呈現給檢測人員。

與特高頻法等電磁檢測手段不同，超聲波法的核心優勢在于空間定位能力強，能通過多點測量信號幅值差異，準確定位放電點位置。

超聲波局部放電測試儀應用范圍與工程場景

氣體絕緣全封閉組合電器的檢測

GIS設備結構緊湊、氣室獨立，內部絕緣缺陷主要包括自由金屬顆粒、固定突起、絕緣子表面污穢等。超聲波局部放電測試儀在該類設備中的應用已相當成熟。

• 典型應用方式：檢測人員將超聲波傳感器依次布置于GIS殼體各氣室的檢修手孔、法蘭對接面等位置，分別采集各測點信號。

• 典型信號特征：自由金屬顆粒在電場作用下跳動時，會產生隨機性強、幅值波動大的“顆粒跳動”信號；尖端放電則表現為工頻相位相關性明顯的連續脈沖。

• 工程價值：相比特高頻法受限于盆式絕緣子透波窗口的布置，超聲波法可在金屬殼體表面任意位置檢測，尤其適用于老舊GIS或缺乏內置傳感器的場景。

空氣絕緣金屬封閉開關設備的檢測

開關柜內部空間狹小，絕緣事故多發于手車觸頭、絕緣隔板、穿墻套管等部位。超聲波法在此類設備中的應用主要針對空氣間隙中的電暈放電及沿面放電。

• 典型應用方式：沿開關柜面板縫隙、觀察窗等非金屬部位進行掃查式檢測，或直接貼附于金屬柜體表面。

• 典型信號特征：電暈放電產生的超聲波信號相對微弱，呈分散性脈沖；嚴重放電則伴隨“嘶嘶”或“啪啪”的規律性聲響。

• 工程價值：開關柜日常巡檢中，超聲波法可與暫態地電壓法聯合使用——暫態地電壓法負責快速篩查，超聲波法則用于異常點的精確確認與定位。

油浸式變壓器的檢測

變壓器內部絕緣結構復雜，局部放電可能發生于繞組匝間、引線、壓板等油紙復合絕緣部位。超聲波法在充油設備中的應用面臨油體對超聲信號衰減較強的挑戰，但仍是變壓器放電定位的重要手段。

• 典型應用方式：將傳感器布置于變壓器油箱外壁不同高度與方向，通過多通道同步采集計算放電點的三維坐標。

• 典型信號特征：油中局部放電的超聲波信號上升時間短、頻譜集中在80kHz–200kHz范圍，與機械振動（50Hz–1kHz）可以較好區分。

• 工程價值：當油色譜分析顯示有乙炔等故障氣體時，采用超聲波法定性確認是否存在放電并給出空間位置，可有效指導排油內檢或開罩檢修，避免盲目處置。

電力電纜終端及接頭的檢測

電纜附件是線路中的薄弱環節。超聲波法在戶外終端、中間接頭等部位的檢測中主要關注絕緣界面內的氣隙放電。

• 典型應用方式：沿電纜終端傘裙根部、接頭殼體等部位進行接觸式探測。

• 典型信號特征：內部氣隙放電產生的超聲信號受絕緣介質約束，傳播路徑復雜，幅值相對較低，但特征重復性好。

• 工程價值：結合紅外熱像數據，可綜合判斷接頭內部是否存在放電性發熱，彌補單一檢測手段的局限性。

超聲波局部放電測試儀選型要點

根據上述應用范圍的不同需求，超聲波局部放電測試儀的選型應關注以下技術參數：

• 檢測頻帶：GIS設備建議選擇20kHz–80kHz；油浸變壓器建議80kHz–200kHz；空氣絕緣開關柜及電纜終端建議20kHz–60kHz。寬頻帶儀器適應性更強，但對信號處理能力要求更高。

• 測量量程：典型量程為–7dBμV至68dBμV，以覆蓋從微弱電暈到強烈電弧的完整放電過程。

• 輔助功能：具備外差降頻轉換功能，可將超聲信號轉化為可聽聲，輔助現場快速判斷；具備相位同步接口，用于分析放電與工頻相位的關聯性，提高識別準確率。

• 綜合檢測能力：對于精密診斷場景，建議選擇集成超聲波與特高頻法的綜合測試儀，利用特高頻的高靈敏度彌補超聲對氣隙放電不敏感的不足。
